آیس بانک

آیس بانک (Ice bank) یا همان مخزن یخ، تجهیزات مدرنی هستند که در صنعت برای خنک کردن آب مورد استفاده و بهره برداری قرار می‌گیرند. وظیفه اصلی آیس بانک این است که در طی زمانی که فرآیند صنعتی به آب سرد نیاز ندارد، سرما را ذخیره کند. پس از نگهداری و ذخیره مقدار زیادی سرما، یخ تشکیل می شود؛ تا در صورت نیاز، با کمک یک پمپ آب بتواند آب سرد را به گردش درآورد و با دماهای بالا مقابله کند.

سیستم های خنک کننده مخزن یخ، نوآوری جدیدی در سیستم های سرمایشی محسوب می شوند. مزیت اصلی استفاده از دستگاه آیس بانک این است که این سیستم در مصرف انرژی صرفه جویی می‌کند. همچنین در مدت زمان کوتاهی، میتواند ظرفیت خنک کنندگی زیادی را ارائه کند. بدین معنی که هزینه های اولیه تجهیزات سرمایشی به مراتب کمتر می شود. ضمن اینکه استفاده از برق نیز در زمان اوج مصرف روز، توسط مخزن یخ کاهش می یابد. اما از دیگر ویژگی‌های جذاب سیستم های ذخیره ساز انرژی برودتی، چقدر مطلع هستید؟!

بهینه سازی انرژی آیس بانک

بهینه سازی انرژی با آیس بانک

این سیستم های خنک کننده (انواع مخزن یخ) برای:

  • ذخیره سازی ظرفیت سرمایشی در شب
  • و استفاده از آن در روز بعد برای خنک کردن تجهیزات،

گزینه بسیار مناسبی می باشند. در شب که برق با هزینه کمتری تولید می شود، چیلرها سیال را خنک می کنند و آن را به صورت آب سرد و یا یخ، ذخیره می کنند. همچنین در طول روز، زمانی که مصرف برق گران‌تر می شود، چیلر خاموش می گردد. بنابراین انرژی ذخیره‌شده در یخ و آب‌یخ (درون آیس بانک)، می‌تواند در صورت نیاز به کار گرفته شود.

محصول مرتبط: یخساز صنعتی

ویژگی های تولید آیس بانک

سازنده آیس بانک

دستگاه آیس بانک یک مخزن بزرگ می باشد که بسته به نیاز سیستم تبرید، می تواند در:

  • ابعاد و اندازه ها
  • و ظرفیت های مختلفی

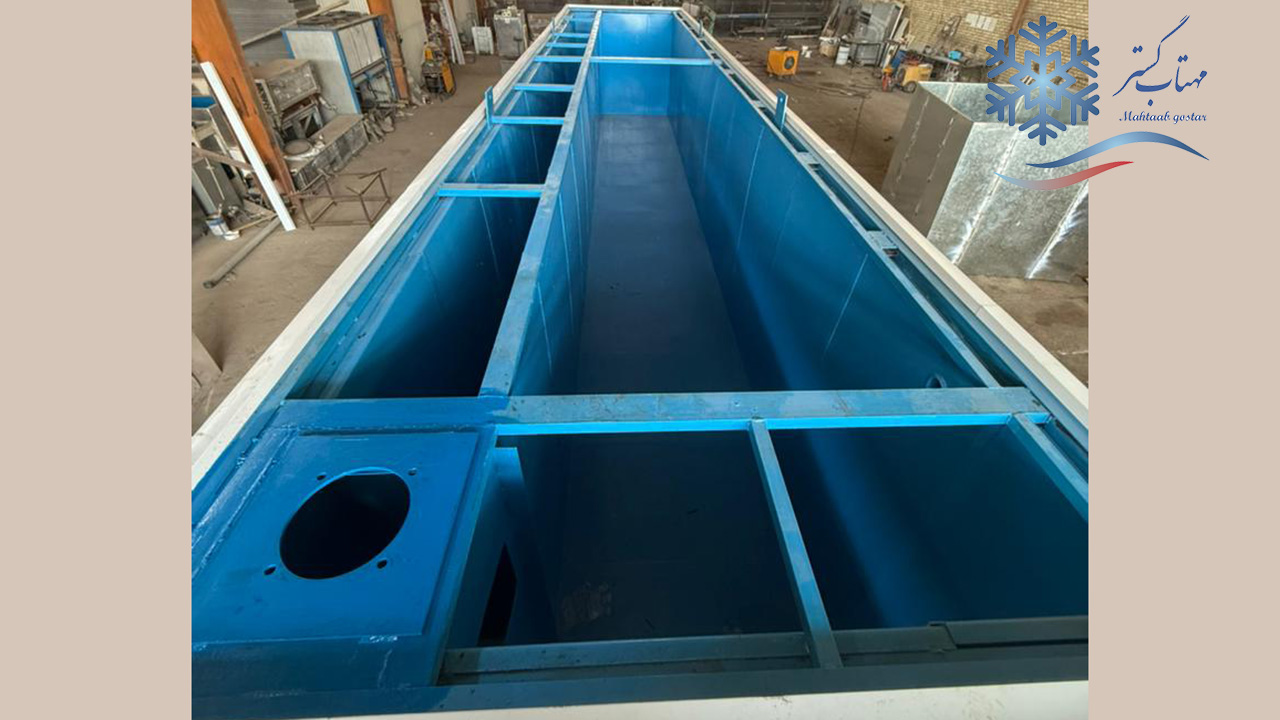

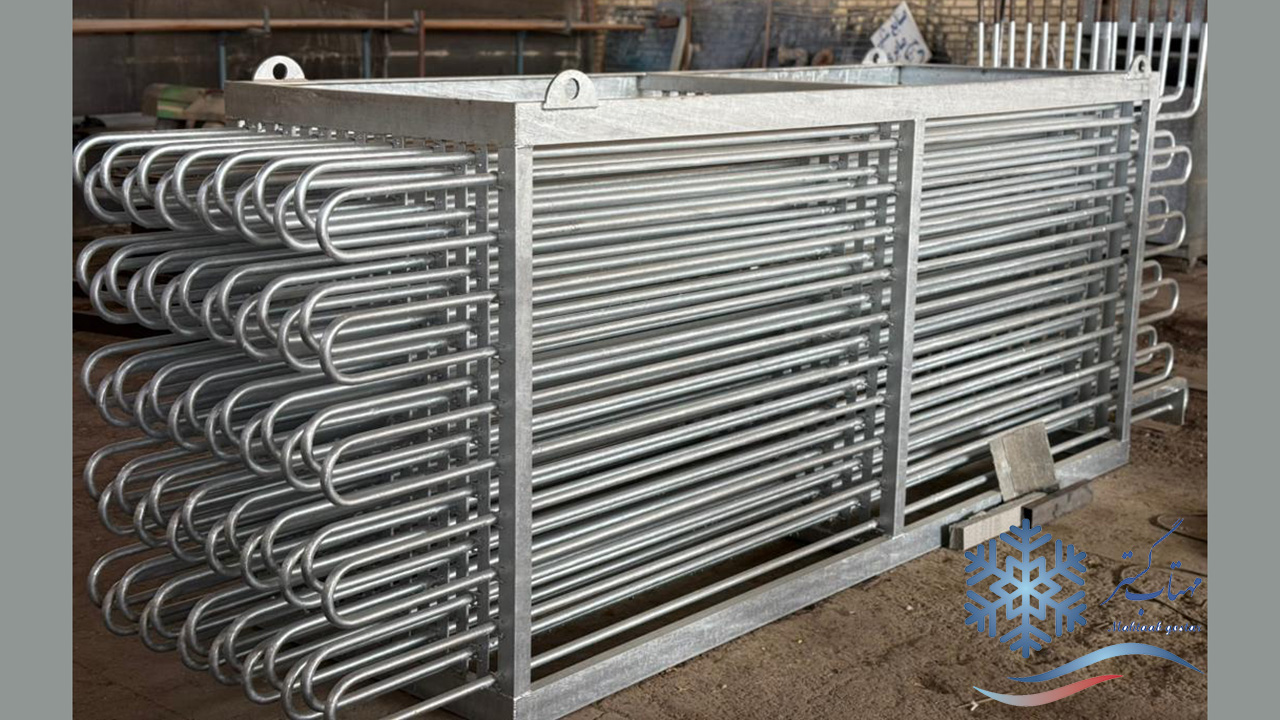

طراحی و ساخته شود. بدنه مخزن یخ را می توان از ورق های فولادی و یا در موارد خاص از بتن مسلح همراه با عایق های حرارتی ساخت. کویل های داخلی این تجهیزات نیز از:

  • لوله های فولادی گالوانیزه
  • لوله های مسی
  • و یا لوله های فولادی ضد زنگ،

ساخته می‌شوند و همچنین گردش آب را میتوان با استفاده از همزن و یا پمپ‌های هوا انجام داد. مبردهایی که میتوان در این سیستم ها از آن استفاده کرد، شامل محلول آمونیاک، فریون یا پروپیلن گلیکول می باشد.

انواع دستگاه آیس بانک

انواع آیس بانک

معمولا انواع دستگاه آیس بانک را می توان به دو روش تقسیم بندی نمود، که عبارت است از:

  • بلحاظ نحوه ذوب شدن یخ موجود در دستگاه مخزن یخ:

شامل دو زیر مجموعه «ذوب داخلی» و «ذوب خارجی».

  • بلحاظ نحوه ذخیره سازی و نگهداری یخ:

شامل دو زیر مجموعه «ذخیره سازی کامل یخ»؛ و «ذخیره سازی جزئی یخ».

1. سیستم مخزن یخ ذوب داخلی

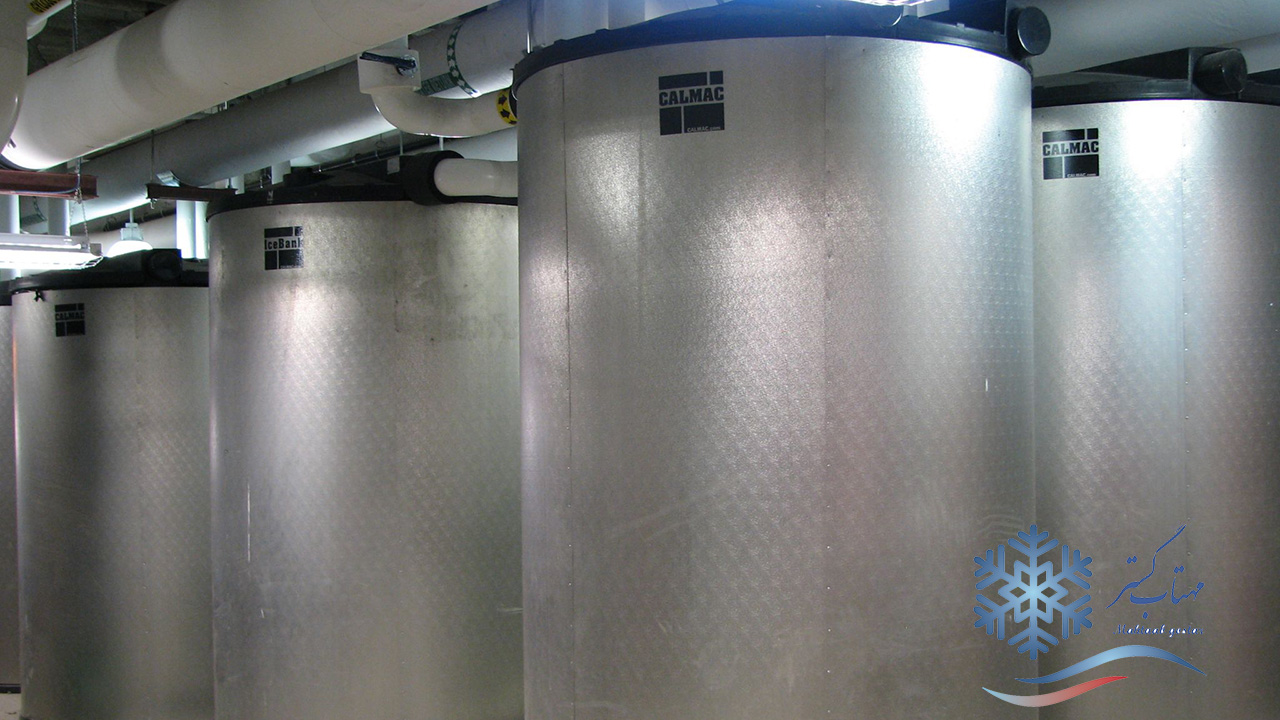

سیستم های آیس بانک ذوب داخلی، شامل یک مخزن پلی اتیلن است که حاوی تعدادی کویل می باشد. این مخازن را با آب پر می کنند و محلول گلیکول با دمای 5- درجه سانتی گراد از کویل ها عبور داده می شود. سپس آب به تدریج شروع به یخ زدن می کند. فرآیند تبدیل یخها ابتدا در اطراف کویل ها و در نهایت در سراسر مخزن صورت می گیرد.

هنگامی که نیاز به خنک سازی اضافی سیستم مخزن یخ وجود داشته باشد، محلول گلیکول وارد سیستم خنک کننده می شود. بطوریکه در یک مبدل حرارتی صفحه ای، مبردها انرژی خنک کننده‌ی خود را به آب سرد منتقل می کنند؛ و نهایتاَ با دمای بالاتر به مخزن باز می‌گردند. درادامه یخهای داخل مخزن (ice bank) شروع به ذوب شدن می کنند. نهایتاَ نیز گلیکول دوباره خنک خواهد شد؛ تا زمانی که تمام یخ ها ذوب شوند.

2. دستگاه مخزن یخ ذوب خارجی

سیستم های آیس بانک ذوب خارجی با مخازنی از جنس فولاد یا بتن ساخته شده‌اند. نحوه عملکرد این سیستم‌ها نیز در ابتدا، شبیه به مدلهای ذوب داخلی می‌باشد. بطوریکه در اینجا نیز سیال در داخل کویل ها (گلیکول یا سایر مبردها) قرار می گیرد. درنتیجه آب تا ضخامت 35 میلی متر در اطراف هر کویل تشکیل و ذخیره می شود. بقیه فضای مخزن هم پر از آب میشود تا شرایط برای القای سرما و یخزدگی آب فراهم گردد.

زمانی که نیاز به خنک سازی بیشتری باشد، آب یخ از پایین مخزن به سیستم پمپاژ می شود و در مبدل حرارتی صفحه ای با آب سرد، گرما را مبادله می‌کند. وقتی که این آبهای یخی به بانک یخ برمیگردد، همیشه دمای ثابتی در سیستم خواهد داشت. بار برودتی این تجهیزات را می‌توان به سه روش جذب نمود:

  • با استفاده از چیلر
  • به‌کمک آیس بانک
  • استفاده هم زمان از چیلر و مخزن یخ

دلایل خرید آیس بانک

خرید آیس بانک

دستگاه ذخیره سازی انرژی برودتی یخ  که با نام آیس بانک نیز شناخته میشود، می توانند هزینه کمتری نسبت به سایر سیستم های برودتی داشته باشند. همچنین دارای قابلیت صرفه جویی در مصرف انرژی نیز هستند؛ که هزینه‌های بهره برداری را کاهش می‌دهند. گرمای نهان همجوشی یخها، امکان ذخیره‌سازی انرژی با ظرفیت بالا را در یک فضای نسبتا کوچک فراهم می‌کند. توجه داشته باشید که نقطه ذوب پایین یخ، منبع دمایی ثابتی را برای سیستم تبرید فراهم می کند.

از انواع سیستم های برودتی می‌توان به مدلهای مختلف سردخانه صنعتی و دستگاه های چیلر اشاره کرد. سیستمهایی که به لحاظ مصرف انرژی الکتریکی، در رده های بالایی قرار دارند. مشکل مصرف انرژی بالا، موضوعیست که برای بسیاری از سیستم ها به یک دغدغه‌ی اساسی تبدیل شده است. جهت بر طرف کردن این مشکلات و صرفه جویی در مصرف انرژی، از روشهای متفاوتی استفاده می شود. یکی از این روش ها، استفاده از دستگاه های آیس بانک می باشد. مخازن ذخیره سازی یخ به منظور کاهش مصرف انرژی در سیستم های برودتی، بسیار کاربردی می باشند.

اصول کارکرد آیس بانک

دستگاه های آیس بانک جهت صرفه جویی در مصرف برق، در کنار سیستم های مبرد و چیلرها مورد استفاده قرار می گیرند. مخزن آب درون این سیستم ها، نقش اساسی و محوری در کلیت عملکرد ایفا می نماید. نحوه کارکرد آن بدین صورت است که در اکثر ساعت های شب و نیمه شب ( لحظات کم بار مصرفی)، این مخازن آب به یخ تبدیل میشوند. درادامه از یخهای تولیدشده برای خنک سازی محیط و همچنین ارتقا دادن کارایی دستگاه های برودتی در ساعات اوج بار انرژی، استفاده‌های ویژه‌ای می‌شود.

بکارگیری آیس بانک یا انواع مخزن یخ، دو دلیل و مزیت اصلی دارد:

  • مکان هایی که نیازهای سرمایشی متفاوتی در طول روز دارند، می توانند از چیلر کوچکتری استفاده کنند. درنتیجه هزینه اولیه تولید و راه اندازی تجهیزات برودتی، به طور قابل توجهی کاهش می یابد.
  • انرژی سرمایشی را می توان در ساعات غیر اوج مصرف ذخیره نمود.

مشخصات فنی مخزن ذخیره ساز یخ

دستگاه های آیس بانک برای خنک سازی با طیف وسیعی از انواع سیالات مبرد، همانند:

  • گلیکول
  • فریون

و… سازگار بوده و به حداقل مقدار شارژ گاز مبرد در سیستم نیاز دارند. همچنین قالب ها نیز به صورت سفارشی و مطابق با نیازهای خاص مشتری، طراحی و ساخته می شوند. قالبها به طور بهینه با طراحی صفحات همراه با منیفولدهای ورودی و خروجی مطابقت دارند. تجهیزات صنعتی آیس بانک بدلیل طراحی و ساختار یکپارچه‌ای که دارند، به‌راحتی قابل حمل و نقل می باشند. تمامی تجهیزات و قطعات مخازن یخ، به دلیل تماس مستقیم با آبها از جنس فولاد ضد زنگ هستند. این امر عمر قطعات را بیشتر می کند.

با افزایش ظرفیت تبرید انواع مخزن یخ، توان قطعات سرمایشی دستگاه افزایش می‌یابد. همچنین مسلماَ ابعاد و تعداد کویل های چرخاننده‌ی سیالات مبرد، دستخوش تغییرات صعودی می شود.

طراحی و ساخت دستگاه آیس بانک

محاسبه ظرفیت آیس بانک

جهت طراحی و ساخت این دستگاه های صنعتی ابتدا باید اجزای تشکیل دهنده آن را به خوبی بشناسید. از مهمترین قطعات تشکیل دهنده این تجهیزات می توان به موارد زیر اشاره کرد:

  • کندانسور
  • کمپرسور
  • اواپراتور
  • منبع آب و کویلها
  • پمپ

ساختار این تجهیزات سرمایشی مشابه چیلرها می باشد. یعنی می‌توان آن ها را بسته به نوع استفاده و کاربردهای خاص هر پروژه، در اشکال و ظرفیت های مختلفی طراحی و تولید نمود. نهایتاَ دستگاه های تولیدشده قابلیت استفاده و بهره برداری در صنایع گوناگون را خواهند داشت.

موارد کاربرد مخزن یخ

مزایای استفاده از بانک یخ

آب های منجمد یا همان یخها در انواع کاربرد های صنعتی، از جمله کارخانه ها یا در سیستم های تبرید و یا تهویه مطبوع و… قابلیت استفاده دارند. آیس بانک (بانک یخ) با سطح یخی بزرگ خود، به شما این امکان را می‌دهد که محصولات و تجهیزات را در زمان اوج مصرف، در سریعترین زمان ممکن خنک کنید. ذخیره سازی یخ باعث می شود که حتی با وجود سیستم های خنک کننده‌ای که فقط برای مقدار متوسط روزانه طراحی شده اند، مقدار خنکسازی مورد نیاز تولیدات صنعتی تأمین شود.

مهمترین نمونه های کاربرد مخزن یخ عبارت است از:

  1. صنایع لبنی؛ جهت فرآیند پاستوریزاسیون
  2. پرورش دام و طیور؛ جهت تامین آب سرد مورد نیاز
  3. صنعت تولید پلاستیک و انواع قطعات پلیمری. (جهت خنک کردن قالب ها و محصولات در طول فرآیند تولید)
  4. صنایع پزشکی – بهداشتی؛ جهت تولید دارو، لوازم بهداشتی – آرایشی و…
  5. کارگاه های قنادی؛ جهت تولید انواع نان قندی، شکلات و شیرینی
  6. سالن های پرورشی جهت پروش قارچ، گل و گیاه و… (کاهش دمای عملیاتی)
  7. کارخانجات سبک و سنگین تولید مواد اولیه که کالا های فراوان و مختلفی در آنها تولید می شود. ایندست از کارخانجات، نیاز به مصرف سردخانه‌ای متفاوت در بازه ‌های زمانی مختلف با بارهای برودتی مختلف دارد.
  8. همچنین انواع آیس بانک در سیستم های تهویه مطبوع برای ساختمان های بزرگ که دارای نیازهای سرمایشی موقت و مشخصی هستند؛ و یا به طور ناهمزمان در نوسان هستند، کاربرد دارند.
  9. دفاتر، کارخانه‌ها، بیمارستان ها، هتل‌ها، سالن های ورزشی و…، از دیگر کاربری‌های استفاده کننده از این تجهیزات برودتی (مخزن یخ) بشمار میروند.
  10. ذخیره سازی یخ به طور گسترده در صنایع غذایی و نوشیدنی مورد استفاده و بهره برداری قرار می گیرند. (و در بسیاری از سیستم های تبرید صنعتی دیگر)

اجزای سیستم ذخیره سازی انرژی برودتی یخ

تعمیر آیس بانک

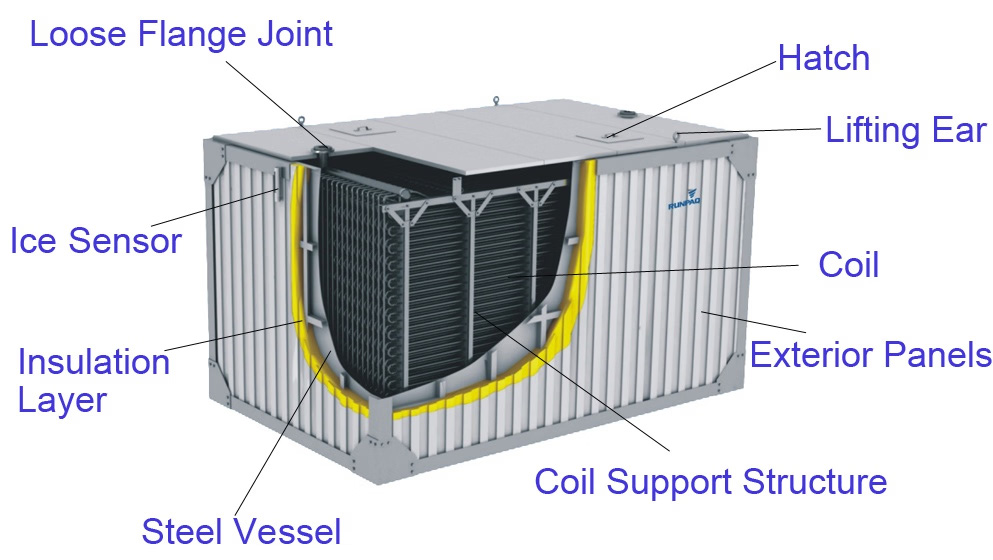

اجزای تشکیل دهنده آیس بانک یا همان مخزن یخ، غالباَ شبیه به دیگر سیستمهای برودتی و یخسازها می‌باشد. البته با توجه به تنوع کارکردی این سیستمها، مسلماَ تفاوتهایی در اجزای تشکیل دهنده‌ی این مخازن دیده میشود. اصلی‌ترین قطعات سرمایشی و کنترلی این سیستم های ذخیره سازی انرژی برودتی یخ عبارتست از:

  • سنسور تشخیص. (مشخص نمودن میزان ضخامت یخ تشکیل‌شده بر روی کویل ها)
  • مخزن حاوی کویل ها از جنس ورق‌های فولادی ضد زنگ
  • عایق حرارتی دیواره‌های مخزن با عایق های پلی یورتان

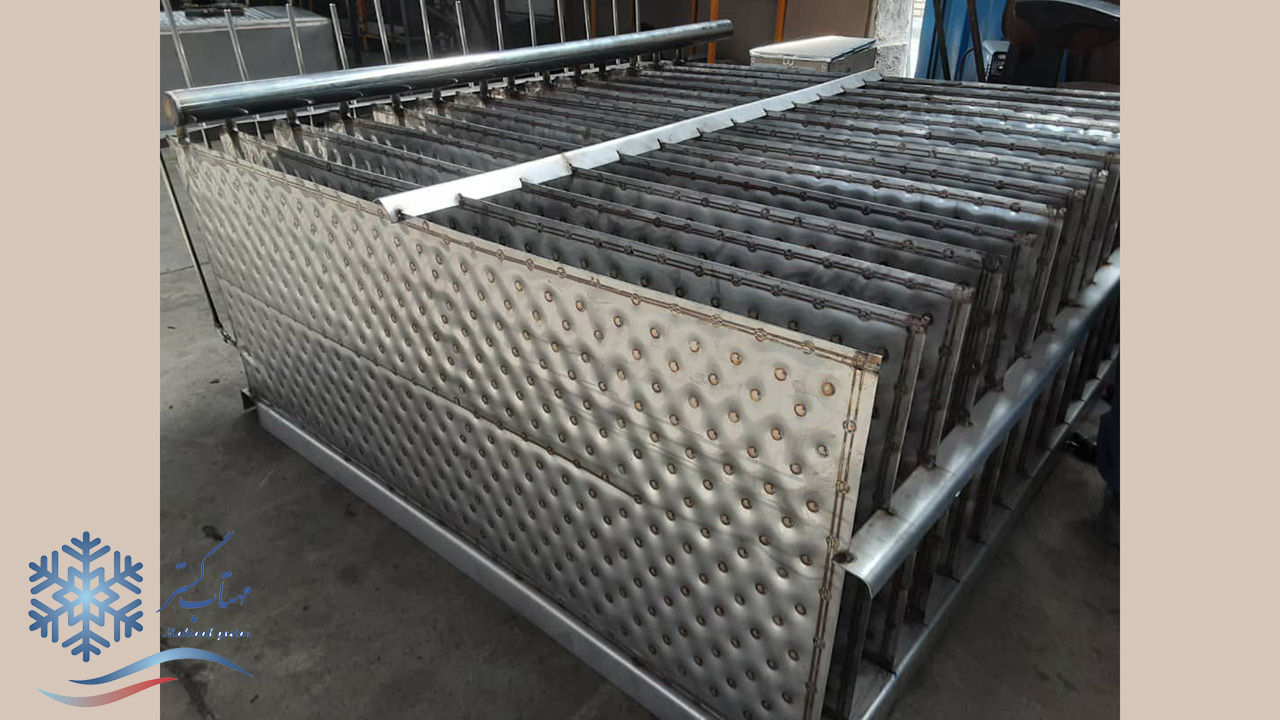

  • اواپراتور لوله ای مارپیچی از جنس مس (برای مبرد های فریونی)؛ و یا فولادی (برای مبرد های آمونیاکی)
  • پمپ ها و لوله های ورود و خروج آب
  • سیستم کنترلر
  • سیستم تغذیه هوا و توزیع هوا و آب
  • تجهیزات سیکل تبرید شامل کمپرسور، آکومولاتور، کندانسور، فن، شیر انبساط و…؛ به‌طور مستقل یا با استفاده از چیلر
  • بدنه، پنل های خارجی و استراکچر کلی دستگاه
  • دریچه و قلاب

مزایای دستگاه آیس بانک (ice bank)

مهمترین مزایای استفاده از دستگاه آیس بانک عبارتست از:

  • قابلیت ذخیره یخ جهت استفاده در فرآیند های مختلف
  • دارای خواص انتقال حرارت قابل قبول
  • فراهم نمودن سیستم خنک سازی موثر؛ جهت پشتیبانی از فرآیند هایی که به دماهای بالای عملیاتی نیاز دارند.
  • نسبت به چیلرها، نیاز به مراقبت و نگهداری کم تری دارند.
  • انواع مخزن یخ راه حلی عالی برای ذخیره انرژی حرارتی می باشند.
  • راندمان خنک کنندگی بالا
  • صرفه جویی در مصرف انرژی
  • اهمیت زیست محیطی
  • افزایش توان سیستم های برودتی
  • اشغال فضای کمتر با خرید آیس بانک
  • کاهش هزینه های عملیاتی
  • کمترین میزان مبرد در سیستم تبرید
  • هزینه خرید مخزن یخ، کمتر از سایر تجهیزات برودتی است.
  • دارای طراحی فشرده ای است و می تواند برای کاربردهای مختلفی مورد استفاده قرار گیرد.
  • کنترل دما و رطوبت با سیستم ذخیره سازی یخ ها بسیار راحت تر می باشد. چرا که دمای آب همیشه +1 درجه سانتی گراد است.
  • قابلیت استفاده از مخازن یخ برای آب و سایر سیالاتی که نیاز به خنک شدن دارند.
  • مدار خنک کننده دستگاه آیس بانک را میتوان برای استقلال و قابلیت اطمینان بیشتر، به دو یا چند مدار جداگانه تقسیم بندی کرد.
  • مشکلات ناشی از دما های پایین که می تواند برای مبدل های نوع پوسته و لوله و یا صفحه ای مخرب باشد، در این سیستم‌ها وجود ندارد.
  • ظرفیت بالای ذخیره سازی یخ، باعث میشود که این تجهیزات به عنوان یک سیستم اینرسی عمل کنند.
  • طول عمر سیستم های ذخیره سازی یخ نامحدود می باشد. زیرا تمام قطعاتی که باعث تشکیل آن شده‌اند، قابل تعویض و تعمیر هستند.
  • بازرسی و تمیز کردن بانک یخ (ice bank) برای کاربردهای لبنی، امری ضروری می باشد.
  • ذخیره سازی انرژی برودتی یخ، می تواند حداکثر ذخیره انرژی با ایمنی بالا را به ارمغان آورد. (برای بهترین کیفیت ممکن مواد غذایی، محصولات لبنی و…)

معایب سیستم ذخیره سازی یخ

آیا سیستم های آیس بانک یا مخزن یخ، دارای معایبی نیز هستند؟!. درپاسخ به این سوال باید گفت: بله. به‌نوعی مهمترین عیب سیستم های ذخیره سازی یخ این است که فضای بیشتری نسبت به مبدل های پوسته و لوله و یا صفحه ای می گیرند. بنابراین پرواضح است که در کنار داشتن مزایای فراوان، این سیستم‌ها معایبی نیز دارند. برخی از این عیب‌ها عبارتند از:

  1. پیچیدگی و قیمت افزایشی!

بسیاری از پروژه ها به دلیل نیاز به پشتیبانی و امکانات ویژه، بایستی از سیستم‌هایی با طراحی کمی پیچیده‌تر برخوردار باشند. البته از طرفی، قیمت نهایی آیس بانک نیز می تواند نسبت به دیگر سیستم‌های برودتی بیشتر شود.

  1. اشغال فضا:

در پروژه‌های بزرگ که احتیاج به مخازن یخ با ظرفیت بالایی دارند، به فضای بزرگتری جهت نصب و راه اندازی نیاز خواهد بود.

  1. نصب تخصصی:

نصب و راه اندازی انواع مخزن یخ، حتما باید توسط تکنسین های مجرب انجام شود. درغیر این صورت سیستم دچار اختلال شده و می تواند مشکلات جدی را برای تجهیزات شما بوجود آورد.

  1. احتمال رسوب گذاری مخزن یخ:

کارکرد سیستم های ذخیره سازی انرژی برودتی یخ، متکی به آب می باشد. درنتیجه همواره امکان رسوب پذیری جداره‌ها و قطعات دستگاه وجود دارد. جهت جلوگیری از بوجود آمدن چنین مشکلاتی، می توان از تکنولوژی‌های مختلف تصفیه آب، نظیر:

  • دستگاه های سختی گیر رزینی،
  • فیلتر های شنی
  • فیلتر کربنی

و… استفاده کرد.

  1. نوسانات:

این دستگاه ها حساسیت بالایی نسبت به تغییرات احتمالی بار دارند.

تفاوت دستگاه آیس بانک با چیلر

هر دو این دستگاه ها به عنوان سیستم های سرمایشی در زمینه های مختلفی مورد استفاده و بهره برداری قرار می گیرند. اما تنها تفاوت آن ها در این است که همانطور که پیشتر گفته شد:

دستگاه های آیس بانک، در شب که مصرف برق بسیار کمتر از روز است، نیاز سرمایشی تجهیزات را فراهم می کنند. با این عمل، در طول روز (ساعات اوج مصرف)، از یخهای تولیدی در شب استفاده می‌شود.

درواقع مخزن یخ همانند یک باتری عمل می کند. یعنی می تواند نیازهای سرمایشی را در خود ذخیره و هنگام نیاز، برای مدت طولانی ارائه دهد. ولی دستگاه چیلر در هر موقعیتی که نیاز به سرمایش باشد، شروع به کار کرده و نیازهای سرمایشی بسیاری از تجهیزات و ماشین آلات صنعتی را فراهم می‌کند. هر دو این دستگاه‌ها دارای انواع مختلفی هستند که میتوان با توجه به پروژه و نیاز هر صنعت، یکی از آن ها را تهیه و خریداری نمود.

قیمت دستگاه آیس بانک

قیمت دستگاه آیس بانک

آیا می دانید تعیین قیمت آیس بانک بر اساس چه پارامترهایی صورت می گیرد؟!. پروسه‌ی قیمتگذاری انواع مخزن یخ مشخصاَ همانند دیگر تجهیزات صنعتی، به پارامترهای گوناگونی بستگی دارد. از جمله‌ی این پارامترهای موثر میتوان به موارد زیر اشاره داشت:

  • ابعاد و اندازه دستگاه مخزن یخ
  • نوع مبرد
  • ظرفیت سرمایشی
  • اندازه مخزن آب
  • نوع، توان و جنس قطعات و تجهیزات
  • وجود سایر سیستم های برودتی
  • جنس بدنه
  • متریال بکارگیری شده برای شاسی
  • برند و مارک سازنده
  • نوع ذخیره سازی دستگاه. (ذخیره سازی کلی یا جزئی)

خرید دستگاه آیس بانک

هنگام تهیه و خرید آیس بانک (مخزن یخ) حتما از شرکتهای معتبر و نام‌آشنا برای خرید اقدام کنید. بطوریکه اصطلاحاَ فریب ارزانی محصولات متفرقه و غیراستاندارد و غیرمهندسی را نخورید. مطمئناَ با رجوع به محصولات و سازندگان غیرمعتبر، به راحتی هم پولتان سوخت می شود؛ و هم سرمایه‌های تولیدی و دستگاه‌هایتان به خطر می‌افتند. مجموعه معتبر مهتاب گستر بواسطه‌ی سالها حضور در سطح اول طراحی و تولید انواع تجهیزات سنگین و سبک صنعتی، امروزه به یکی از قطب‌های صادرات دستگاه های باکیفیت صنعتی بدل گشته است. بطوریکه طراحی و تولید و صادرات انواع تجهیزاتی نظیر:

  • یخساز صنعتی
  • انواع برج خنک کننده. (کولینگ تاور مدارباز، مداربسته، هیبریدی، کراس فلو، کانترفلو، خشک صنعتی، آدیاباتیک، هذلولی، جریان همسو، برج خنک کننده فایبرگلاس، مکعبی، مخروطی و…)
  • انواع قطعات مصرفی کولینگ تاور
  • چیلر
  • مبدل حرارتی
  • کندانسور هوایی
  • هواساز
  • منبع کویل دار
  • فن کویل
  • داکت اسپلیت
  • بلوور کویل
  • سختی گیر
  • اگزاست فن
  • یونیت هیتر

و…، توسط مجموعه معتبر مهتاب گستر صورت می پذیرد. ازهمین رو با عنایت به گستره‌ی تولیدات این مجموعه، جهت دریافت مشاوره و راهنمایی در مود خرید دستگاه های آیس بانک (مخزن یخ) با کارشناسان شرکت مهتاب گستر (https://cooling-tower.ir) از طریق شماره تماس های 02166706377 و 021667095280 در ارتباط باشید.
