برج خنک کننده ابارا یا کراس فلو (Cross Flow Cooling Tower) یکی از پرکاربردترین انواع برجهای خنک کننده است که نخستین بار توسط شرکت ابارا ژاپن طراحی و به بازار عرضه شد. در این مدل، جریان آب و هوا بهصورت متقاطع با یکدیگر برخورد میکنند؛ بهطوریکه آب از قسمت بالایی برج به سمت پایین حرکت کرده و هوا بهصورت افقی از میان پکینگها عبور میکند. این آرایش ویژه موجب افزایش راندمان انتقال حرارت، کاهش افت فشار هوا و بهبود عملکرد سیستم خنککاری در شرایط مختلف بهرهبرداری میشود.
یکی از مهمترین مزایای برج خنک کننده کراس فلو، عملکرد مطلوب آن در مناطق با رطوبت نسبی بالا و آبوهوای مرطوب است؛ جایی که بسیاری از سیستمهای خنککننده با افت راندمان مواجه میشوند. طراحی مهندسی این برج باعث توزیع یکنواخت آب روی پکینگها، سهولت دسترسی برای سرویس و نگهداری و کاهش مصرف انرژی فن میشود. به همین دلیل، برج خنک کننده ابارا در صنایع مختلف از جمله نیروگاهها، پتروشیمی، صنایع غذایی، تهویه مطبوع و واحدهای تولیدی بهعنوان یک راهکار مطمئن و پربازده برای دفع حرارت و خنککاری تجهیزات مورد استفاده قرار میگیرد.
انواع برجهای خنک کننده کراس فلو بر اساس جنس بدنه
برجهای خنک کننده ابارا یا کراس فلو از نظر جنس بدنه به دو گروه اصلی فلزی و فایبرگلاس (FRP) تقسیم میشوند. هر یک از این مدلها ویژگیها، مزایا و محدودیتهای خاص خود را دارند، اما با پیشرفت فناوری ساخت و افزایش نیاز صنایع به تجهیزات مقاوم در برابر خوردگی، استفاده از برجهای فایبرگلاس بهطور چشمگیری گسترش یافته است. امروزه در اغلب پروژههای صنعتی و تهویه مطبوع، مدلهای فایبرگلاس به دلیل دوام بیشتر و هزینههای نگهداری پایینتر، جایگزین نمونههای فلزی شدهاند.
برج خنک کننده ابارا فلزی
برج خنک کننده ابارا فلزی نخستین نسل از برجهای کراس فلو محسوب میشود که سالها در صنایع مختلف مورد استفاده قرار میگرفت. با این حال، مشکلاتی مانند خوردگی، زنگزدگی، افزایش وزن سازه، هزینه بالای تعمیرات و کاهش عمر مفید باعث شد تولید این مدل در بسیاری از کارخانههای سازنده متوقف شود. به همین دلیل، امروزه برجهای فلزی کاربرد محدودی داشته و بهتدریج از چرخه تولید خارج شدهاند.
برج خنک کننده ابارا فایبرگلاس
برج خنک کننده ابارا فایبرگلاس به دلیل استفاده از کامپوزیت FRP، از مقاومت بسیار بالایی در برابر رطوبت، مواد شیمیایی و شرایط خورنده برخوردار است. برخلاف مدلهای فلزی، بدنه فایبرگلاس دچار زنگزدگی یا پوسیدگی نمیشود و سطح صاف آن احتمال تشکیل رسوب را نیز کاهش میدهد. وزن کمتر، طول عمر بیشتر، کاهش هزینههای نگهداری و عملکرد پایدار در شرایط آبوهوایی مختلف، این مدل را به گزینهای ایدهآل برای صنایع، نیروگاهها، مجتمعهای تجاری و سیستمهای تهویه مطبوع تبدیل کرده است. خرید برج خنک کننده کراس فلو در گیلان و مازندران با توجه به رطوبت نسبی منطقه توصیه میشود.
معایب برج خنک کننده ابارا فلزی در مقایسه با برج خنک کننده کراس فلو فایبرگلاس
با وجود اینکه برج خنک کننده ابارا فلزی سالها در صنایع مختلف مورد استفاده قرار گرفته است، اما پیشرفت فناوری و استفاده از کامپوزیتهای فایبرگلاس باعث شده این مدل در بسیاری از پروژهها جای خود را به برجهای کراس فلو فایبرگلاس بدهد. وزن بالا، مصرف انرژی بیشتر، تولید صدای زیاد و هزینههای نگهداری از مهمترین دلایلی هستند که امروزه استفاده از مدلهای فلزی را محدود کردهاند. برای مقایسه بین برج خنک کننده فلزی و فایبرگلاس به مقالهای که با همین موضوع منتشر کردهایم، مراجعه کنید.
وزن بالاتر و دشواری در جابهجایی
بدنه فولادی برج خنک کننده ابارا فلزی نسبت به سازههای فایبرگلاس وزن قابل توجهی دارد. این افزایش وزن، علاوه بر دشوار کردن حمل، نصب و جابهجایی دستگاه، بار بیشتری به سازه محل نصب وارد میکند. همچنین عملیات تعمیر، تعویض قطعات و سرویسهای دورهای نیز به تجهیزات و نیروی بیشتری نیاز داشته و هزینههای اجرایی را افزایش میدهد.
مصرف انرژی بیشتر
یکی از نقاط ضعف برجهای خنک کننده فلزی، مصرف برق بالاتر آنها است. در بسیاری از این مدلها از فنهای سانتریفیوژ استفاده میشود که نسبت به فنهای محوری به توان بیشتری نیاز دارند. برای مثال، یک برج خنک کننده ابارا فلزی با ظرفیت 150 تن تبرید معمولاً به دو الکتروموتور 7.5 کیلوواتی مجهز است، در حالی که نمونه فایبرگلاس با ظرفیت مشابه اغلب با دو موتور 2.2 کیلوواتی کار میکند. این اختلاف، هزینه بهرهبرداری و مصرف انرژی را در بلندمدت بهطور محسوسی افزایش میدهد.
تولید صدای بیشتر
سطوح فلزی به دلیل انتقال و تقویت ارتعاشات، صدای بیشتری نسبت به فایبرگلاس تولید میکنند. برخورد قطرات آب با بدنه فلزی و عملکرد فنهای سانتریفیوژ باعث افزایش سطح نویز دستگاه میشود که این موضوع در محیطهای صنعتی، تجاری و مسکونی میتواند یک نقطه ضعف مهم باشد. در مقابل، بدنه فایبرگلاس با جذب بخشی از ارتعاشات، عملکردی کمصداتر داشته و شرایط مناسبتری برای نصب در پروژههایی با محدودیت آلودگی صوتی فراهم میکند.
نحوه عملکرد برج خنک کننده ابارا (کراس فلو)

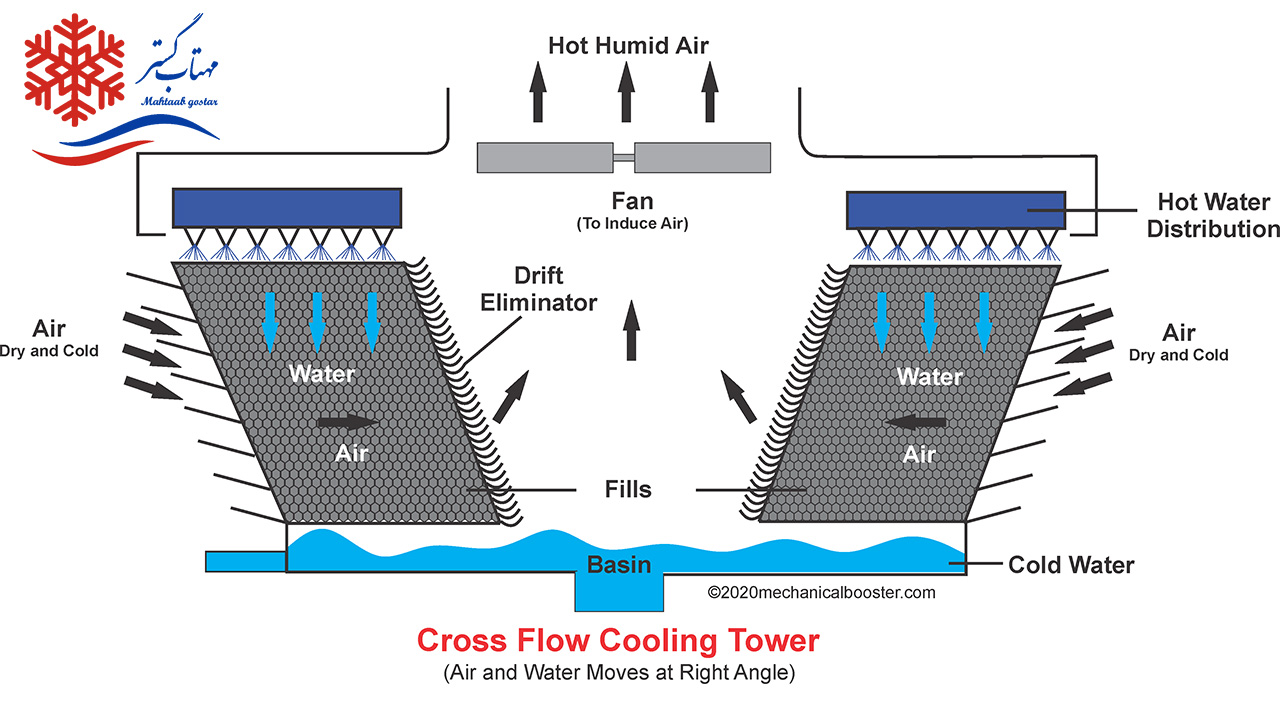

برج خنک کننده ابارا یا کراس فلو بر اساس مکانیزم جریان متقاطع آب و هوا طراحی شده است. در این سیستم، آب گرم از حوضچه توزیع در قسمت فوقانی برج روی پکینگها پخش شده و به سمت پایین حرکت میکند، در حالی که هوای محیط از طریق لوورهای جانبی بهصورت افقی وارد برج میشود. برخورد همزمان جریان افقی هوا با جریان عمودی آب، شرایط مناسبی را برای تبخیر بخشی از آب و انتقال مؤثر حرارت فراهم میکند. در نتیجه، دمای آب کاهش یافته و آب خنکشده مجدداً به تجهیزات صنعتی، چیلر یا سایر مصرفکنندهها بازمیگردد. این مکانیزم باعث افزایش راندمان سرمایش و کاهش مصرف انرژی در بسیاری از کاربردهای صنعتی میشود.
مکانیزم جریان متقاطع آب و هوا
در برج خنک کننده کراس فلو، هوای تازه در تمام ارتفاع پکینگها با جریان آب تماس مستقیم دارد و به همین دلیل تبادل حرارت بهصورت یکنواخت در تمامی سطوح انجام میشود. برخلاف برجهای جریان مخالف که هوا بهتدریج رطوبت بیشتری جذب میکند، در این سیستم هوای ورودی در تمام نقاط پکینگ تقریباً با شرایط یکسان وارد فرآیند خنککاری میشود. این ویژگی موجب میشود برج خنک کننده ابارا در مناطق با رطوبت نسبی بالا نیز عملکرد مطلوبی داشته باشد و افت راندمان آن نسبت به بسیاری از مدلهای دیگر کمتر باشد.
تفاوت نسل قدیم و جدید برج خنک کننده ابارا
نسلهای اولیه برج خنک کننده ابارا از فنهای سانتریفیوژ برای تأمین جریان هوا استفاده میکردند. این فنها به دلیل ساختار خاص خود، مصرف برق بیشتری داشته و هزینه تعمیر و نگهداری بالاتری را به بهرهبردار تحمیل میکردند. با پیشرفت فناوری، استفاده از فنهای محوری جایگزین فنهای سانتریفیوژ شد و راندمان سیستم به شکل محسوسی افزایش یافت. امروزه تقریباً تمامی برجهای خنک کننده کراس فلو مدرن از فنهای محوری با طراحی آیرودینامیکی استفاده میکنند که علاوه بر کاهش مصرف انرژی، عملکرد پایدارتر و صدای کمتری نیز دارند.
مزایای استفاده از فن محوری در برج کراس فلو
یکی از مهمترین دلایل استفاده از فن محوری در برج خنک کننده ابارا، پایین بودن افت فشار مسیر حرکت هوا است. در این برجها هوا از طریق لوورهای جانبی وارد شده و پس از عبور از پکینگها توسط فن به سمت بالا تخلیه میشود، بنابراین نیازی به ایجاد فشار استاتیکی بالا وجود ندارد. فنهای محوری با مصرف توان کمتر قادر به جابهجایی حجم زیادی از هوا هستند و در عین حال لرزش و صدای کمتری نسبت به فنهای سانتریفیوژ تولید میکنند. این ویژگیها موجب کاهش هزینههای بهرهبرداری و افزایش بازده کلی سیستم خنککاری میشود.
سیستم توزیع هوا در برج خنک کننده ابارا
برجهای خنک کننده کراس فلو معمولاً در دو طرف بدنه به لوورهای ورودی هوا مجهز هستند که وظیفه هدایت یکنواخت هوا به داخل برج را بر عهده دارند. این طراحی باعث میشود جریان هوا بهصورت منظم از میان پکینگها عبور کرده و بیشترین سطح تماس میان آب و هوا ایجاد شود. توزیع یکنواخت جریان هوا علاوه بر افزایش راندمان انتقال حرارت، از ایجاد نقاط مرده یا نواحی با جریان ضعیف جلوگیری میکند و عملکرد برج را در تمامی شرایط کاری پایدار نگه میدارد.
پکینگ برج خنک کننده کراس فلو

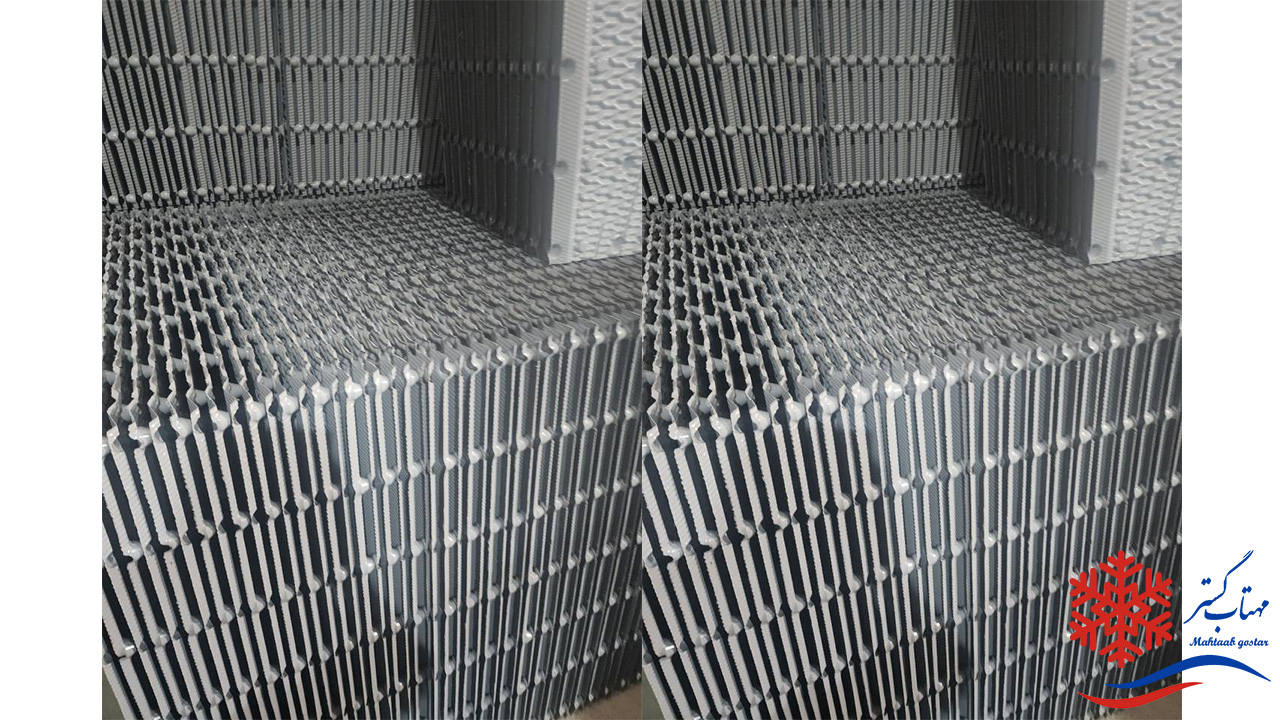

در اغلب برجهای خنک کننده ابارا از پکینگهای شانه تخممرغی استفاده میشود که بهطور اختصاصی برای سیستم جریان متقاطع طراحی شدهاند. این پکینگها به گونهای ساخته شدهاند که آب از قسمت بالایی آنها عبور کرده و هوا از نمای جانبی وارد ساختار پکینگ شود. این طراحی باعث افزایش سطح تماس بین آب و هوا، بهبود راندمان تبخیر و کاهش افت فشار هوا میشود. همچنین مقاومت مناسب این نوع پکینگ در برابر رسوب و توزیع یکنواخت آب، موجب افزایش طول عمر برج و کاهش هزینههای نگهداری خواهد شد.
ویژگیهای سازهای برج خنک کننده ابارا

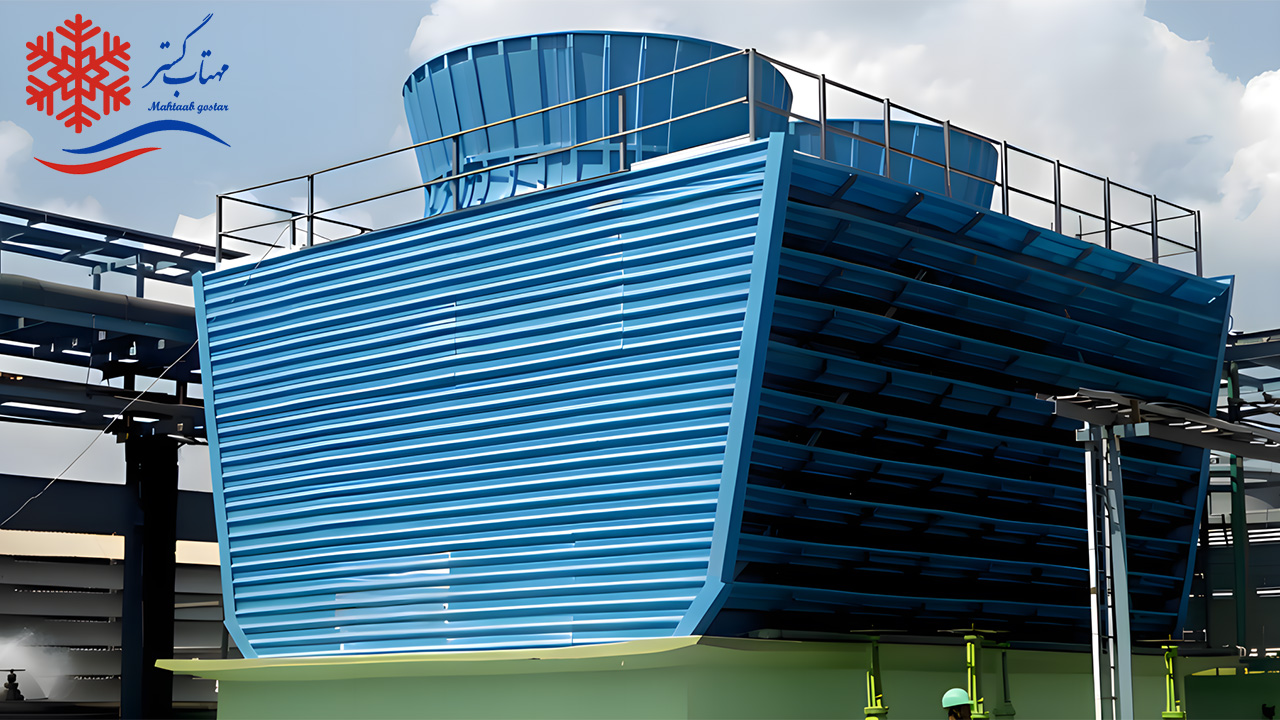

برجهای خنک کننده کراس فلو امروزی معمولاً با بدنه فایبرگلاس تقویتشده، شاسی مقاوم، پوشش ضد اشعه UV و لوورهای پلیپروپیلنی تولید میشوند. این تجهیزات در ظرفیتهای مختلف، معمولاً از 80 تا 1000 تن تبرید، بهصورت یکپارچه یا چندسلولی قابل ساخت هستند. شکل مستطیلی این برجها باعث سهولت حمل، نصب و توسعه ظرفیت در پروژههای بزرگ میشود و فضای نصب را نیز بهینه میکند. به همین دلیل، برج خنک کننده ابارا یکی از پرکاربردترین گزینهها در صنایع پتروشیمی، نیروگاهها، کارخانههای تولیدی، سیستمهای تهویه مطبوع و واحدهای فرآیندی به شمار میرود.
سوالات متداول درباره برج خنک کننده ابارا (کراس فلو)
- برج خنک کننده ابارا چیست؟
برج خنک کننده ابارا یا کراس فلو نوعی کولینگ تاور است که در آن آب بهصورت عمودی و هوا بهصورت افقی از میان پکینگها عبور میکند. این طراحی باعث افزایش راندمان انتقال حرارت، کاهش افت فشار هوا و عملکرد مناسب در شرایط آبوهوایی مرطوب میشود. - تفاوت برج خنک کننده کراس فلو با کانترفلو چیست؟
در مدل کراس فلو، هوا از دیوارههای جانبی وارد برج میشود، اما در برج کانترفلو هوا از پایین به سمت بالا حرکت میکند. برج کراس فلو معمولاً دسترسی آسانتر برای سرویس، افت فشار کمتر و نگهداری سادهتری دارد. - چرا برج خنک کننده ابارا فایبرگلاس بهتر از نوع فلزی است؟
بدنه فایبرگلاس در برابر زنگزدگی، خوردگی، رطوبت و مواد شیمیایی مقاومت بالایی دارد. همچنین وزن کمتر، طول عمر بیشتر، هزینه نگهداری پایینتر و تولید صدای کمتر از مهمترین مزایای آن نسبت به برجهای فلزی است. - در برج خنک کننده ابارا از چه نوع فن و پکینگی استفاده میشود؟
در مدلهای جدید از فنهای محوری کممصرف و پکینگهای شانه تخممرغی مخصوص کراس فلو استفاده میشود. این تجهیزات موجب افزایش راندمان تبادل حرارت، کاهش مصرف انرژی و بهبود عملکرد برج خنک کننده میشوند. - برج خنک کننده ابارا چه کاربردهایی دارد؟
این نوع کولینگ تاور در نیروگاهها، صنایع پتروشیمی، پالایشگاهها، کارخانههای فولاد، صنایع غذایی، خطوط تولید، سیستمهای تهویه مطبوع و چیلرهای صنعتی برای خنککاری آب فرآیندی و دفع حرارت تجهیزات مورد استفاده قرار میگیرد.
