نصب برج خنک کننده یکی از مهمترین مراحل در راهاندازی یک خط تولید با سیستم خنککاری است، زیرا هرگونه خطا در نصب میتواند به تجهیزات گرمازا مانند بویلر، کوره، چیلر یا ترانس آسیب وارد کرده و حتی موجب از کار افتادن کل سیستم تهویه مطبوع یا خط تولید شود. برای نصب برج خنک کننده به شکل صحیح و جلوگیری از این مشکلات، باید به جزئیات توجه ویژه داشت. در یک سیستم مهندسی، عملکرد صحیح همه اجزا ضروری است و اختلال در هر بخش میتواند کل فرآیند را متوقف کند. به همین دلیل، نصب کولینگ تاور شامل آیتمهای تخصصی و مراحل دقیقی است که در شرکت مهتاب گستر بهصورت کامل به آنها پرداخته میشود.

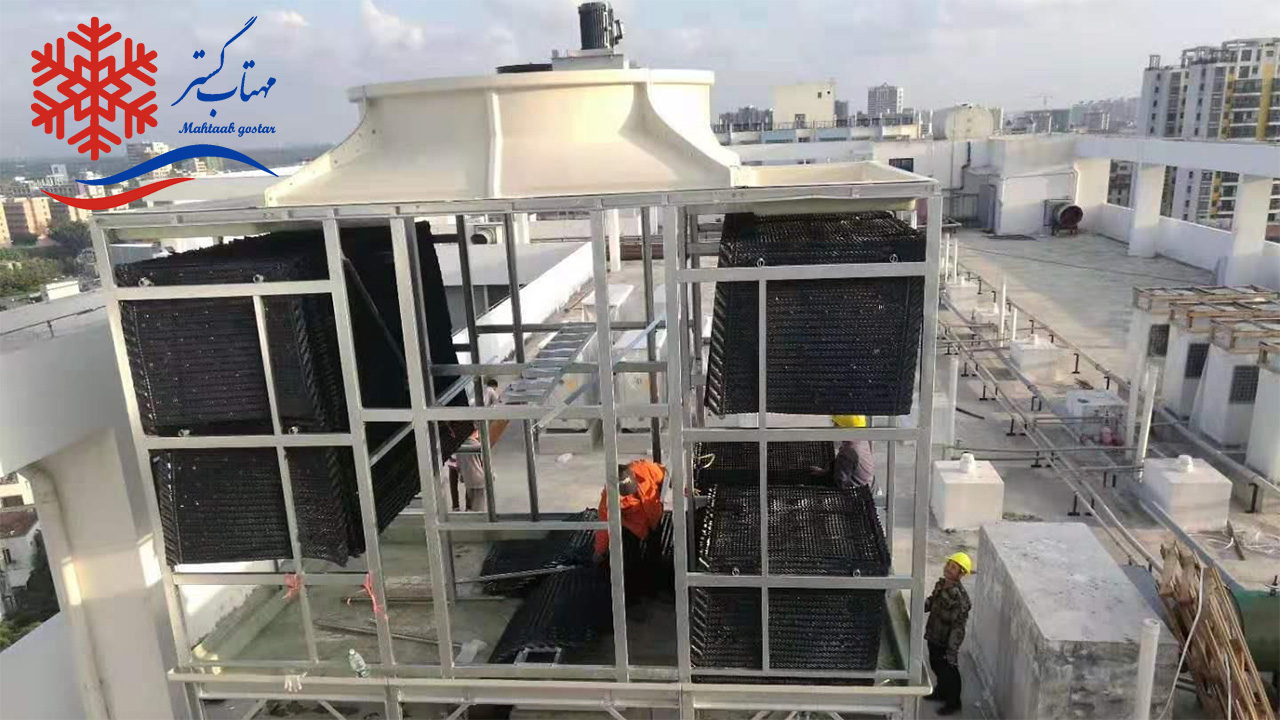

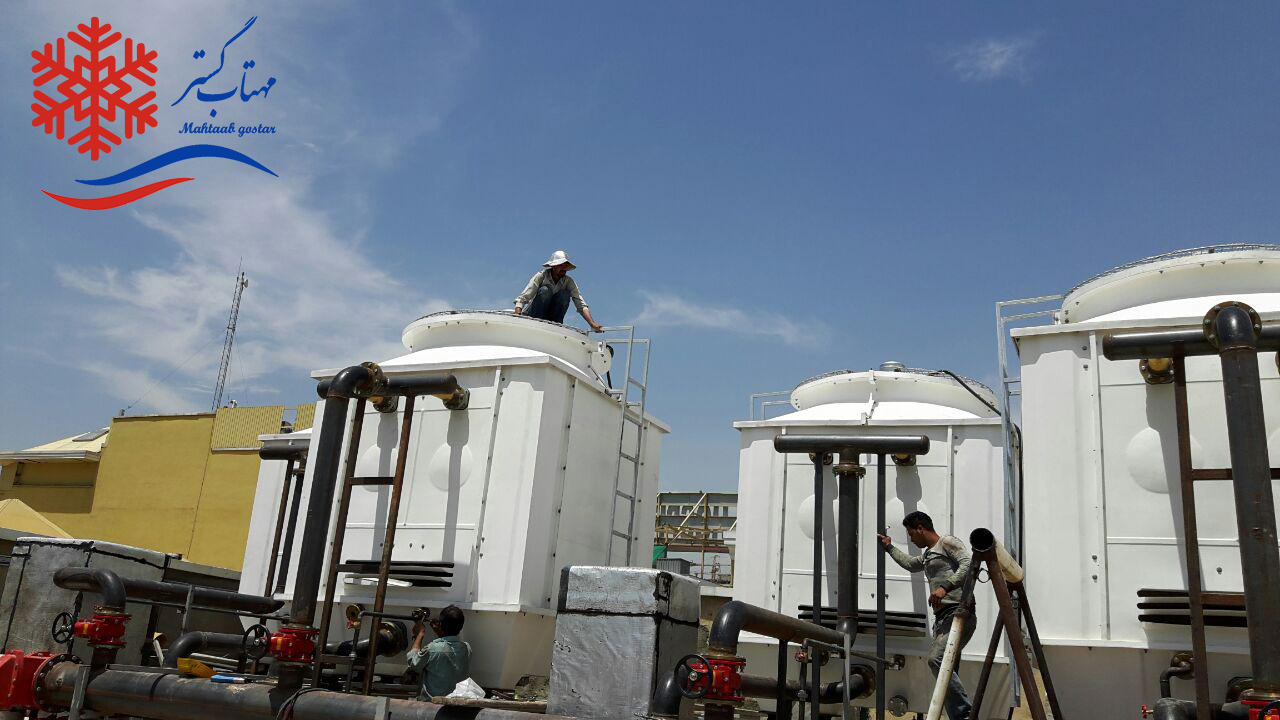

اهمیت نصب صحیح برج خنک کننده
اهمیت نصب صحیح برج خنک کننده زمانی آشکار میشود که بدانیم بخش زیادی از راندمان، طول عمر و مصرف انرژی این تجهیز به نحوه استقرار و مونتاژ آن وابسته است. نصب اصولی باعث گردش یکنواخت هوا، کاهش افت فشار، جلوگیری از لرزش و نشتی و همچنین عملکرد پایدار سیستم میشود. اجرای درست مراحل نصب، از انتخاب محل مناسب تا تراز دقیق قطعات، تضمین میکند برج خنک کننده صنعتی با بیشترین بازده و کمترین هزینه نگهداری کار کند.
چرا نصب اصولی بر راندمان کولینگ تاور تأثیر مستقیم دارد؟
نصب اصولی کولینگ تاور تأثیر مستقیم و قابل توجهی بر راندمان عملکرد آن دارد. زمانی که برج خنککن بهدرستی تراز، آببندی و در محل مناسب نصب شود، جریان هوا و توزیع آب بهصورت یکنواخت انجام میگیرد و تبادل حرارتی بهحداکثر میرسد. همچنین رعایت استانداردهای نصب از لرزش، اتلاف انرژی و خرابی زودهنگام قطعات جلوگیری کرده و عمر مفید سیستم را افزایش میدهد.
نقش شرایط محیطی و طراحی سازه در عملکرد سیستم
شرایط محیطی و طراحی سازه تأثیر مستقیم بر عملکرد کولینگ تاور و بالتبع سایر تجهیزات تهویه مطبوع نظیر فن کویل دارند. دمای هوا، رطوبت، شدت باد و فضای آزاد اطراف برج بر کیفیت جریان هوا و توان خنککاری اثر میگذارند. همچنین طراحی صحیح سازه، مانند ارتفاع مناسب، جانمایی اصولی و استفاده از متریال مقاوم، باعث بهبود تبادل حرارتی، کاهش افت فشار و جلوگیری از لرزش و خرابی زودهنگام سیستم میشود.
پیشنیازهای نصب برج خنک کننده
پیشنیازهای نصب برج خنک کننده شامل فراهمکردن زیرساخت مناسب، انتخاب محل نصب با تهویه آزاد، اجرای فونداسیون مستحکم و تراز، دسترسی مناسب برای لولهکشی و برقرسانی، و رعایت فاصله از موانع جریان هوا است. همچنین بررسی ظرفیت موردنیاز، کیفیت آب، شرایط محیطی و نصب تجهیزات جانبی مانند لرزهگیر، فیلتر و شیرآلات استاندارد، از الزامات مهم برای عملکرد پایدار و راندمان بالای سیستم محسوب میشود.

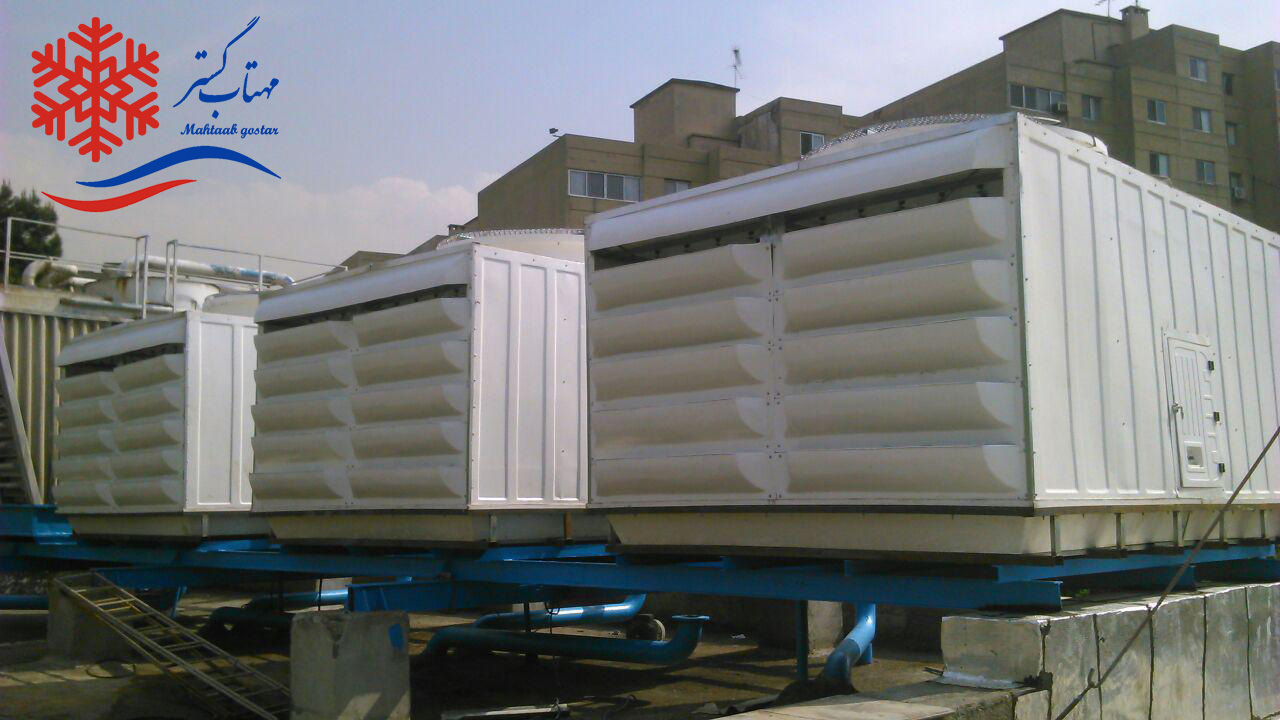

بررسی ظرفیت مورد نیاز و نوع برج (فایبرگلاس، فلزی، جریان متقاطع، جریان مخالف)
بررسی ظرفیت مورد نیاز و انتخاب نوع مناسب برج خنک کننده از مهمترین مراحل پیش از نصب است. ظرفیت باید بر اساس میزان حرارت تولیدی تجهیزات، دبی آب در گردش و شرایط اقلیمی تعیین شود. پس از آن، انتخاب نوع برج اهمیت دارد. برجهای فایبرگلاس بهدلیل مقاومت بالا در برابر خوردگی محبوباند، برجهای فلزی در پروژههای صنعتی سنگین کاربرد دارند، برجهای جریان متقاطع نگهداری آسانتری دارند و برجهای جریان مخالف راندمان تبخیری بالاتری ارائه میدهند.
تجهیزات موردنیاز قبل از شروع نصب
تجهیزات موردنیاز قبل از شروع نصب برج خنک کننده شامل مجموعهای از ابزارها و قطعات ضروری است تا فرآیند نصب بدون خطا و با بالاترین کیفیت انجام شود. از مهمترین تجهیزات میتوان به فونداسیون آماده و تراز، لولهکشی ورودی و خروجی استاندارد، اتصالات فلنجی، شیرآلات صنعتی، سیستم برقرسانی مناسب، لرزهگیرها، فیلتر آب، پمپهای سیرکولاسیون، ابزارهای اندازهگیری فشار و دما و تجهیزات ایمنی مانند دستکش و کلاه اشاره کرد. این موارد زمینه نصب اصولی و عملکرد پایدار برج را فراهم میکنند.

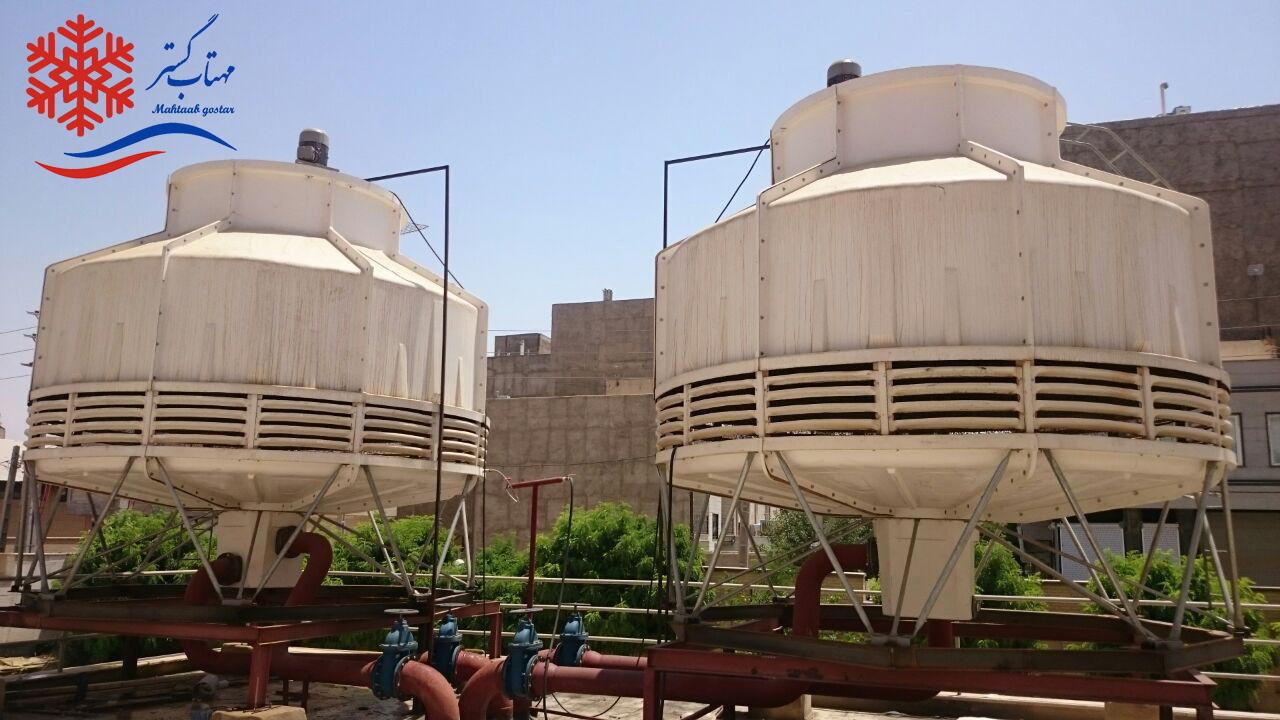

الزامات سازهای و فونداسیون مناسب
الزامات سازهای و فونداسیون مناسب برای نصب برج خنک کننده نقش اساسی در پایداری و راندمان سیستم دارد. فونداسیون باید کاملاً تراز، مقاوم و قادر به تحمل وزن برج و تجهیزات جانبی باشد. استفاده از بتن مسلح، رعایت ابعاد استاندارد، اجرای بولتگذاری دقیق و جلوگیری از نشست از مهمترین موارد است. همچنین سازه باید در برابر لرزش، نیروی باد و رطوبت مقاوم باشد تا عملکرد برج در طولانیمدت بدون اختلال ادامه یابد.
انتخاب بهترین محل برای نصب برج خنک کننده
برای قرارگیری یک برج خنک کننده در بهترین نقطه، باید محیطی انتخاب شود که جریان هوای تازه بدون مانع در اطراف آن گردش داشته باشد. دوری از دیوارها، تجهیزات تولید حرارت و فضاهای بسته، از بازگشت هوای گرم جلوگیری میکند و راندمان را بالا میبرد. همچنین وجود مسیر دسترسی برای سرویس، ایمنی در برابر بادهای شدید و فضای کافی برای لولهکشی و کابلکشی از معیارهای اساسی انتخاب موقعیت مناسب است.

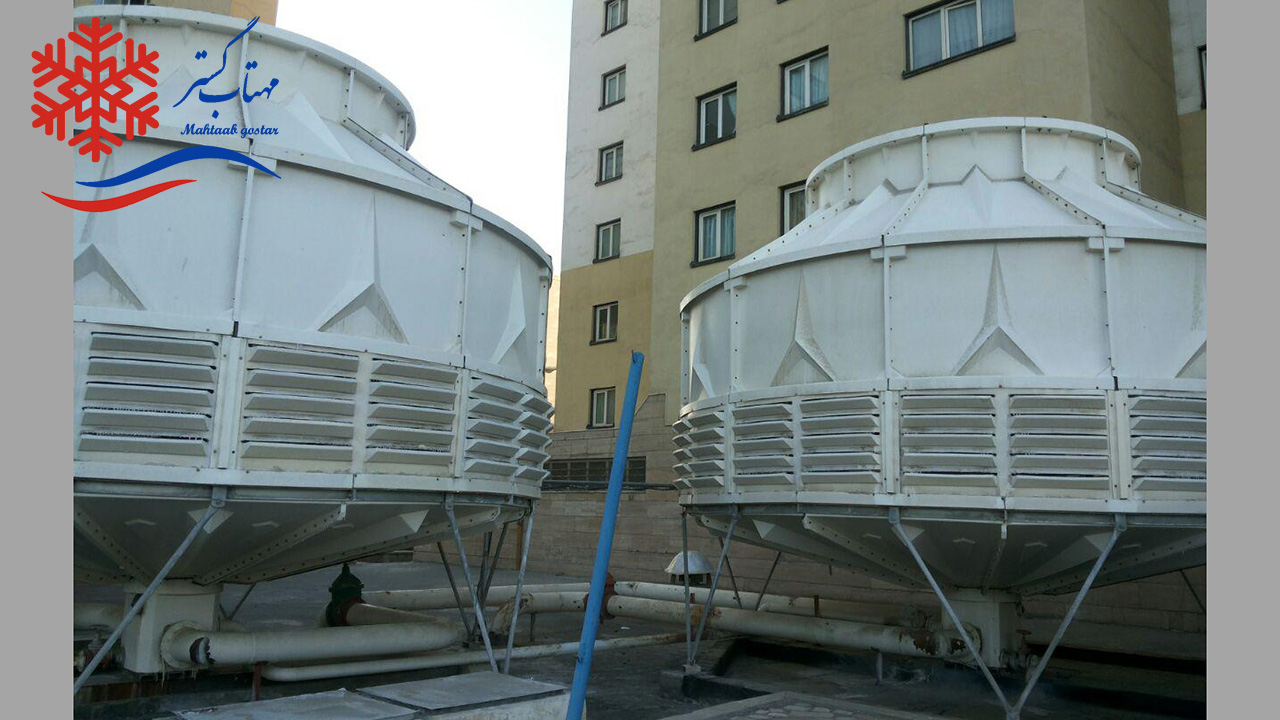

استانداردهای فاصلهگذاری و جانمایی صحیح
برای دستیابی به بیشترین راندمان، رعایت استانداردهای فاصلهگذاری و جانمایی در نصب برج خنک کننده ضروری است. باید میان برج و موانعی مانند دیوار، تجهیزات مکانیکی و سازههای اطراف فاصله کافی وجود داشته باشد تا هوای تازه بدون اختلال وارد شود. همچنین فاصله بین چند برج باید بهاندازهای باشد که هوای گرم خروجی یک برج وارد دیگری نشود. جانمایی اصولی، علاوهبر بهبود جریان هوا، باعث کاهش افت فشار، افزایش عمر تجهیزات و سهولت سرویسکاری میشود.
تأثیر جهت باد و شرایط اقلیمی بر محل نصب
جهت باد و شرایط اقلیمی نقش مهمی در تعیین محل مناسب نصب برج خنک کننده دارند، زیرا ورود هوای تازه و خروج صحیح هوای اشباع بر راندمان دستگاه تأثیر مستقیم میگذارد. نصب کولینگتاور باید در جهتی انجام شود که در معرض جریان طبیعی باد قرار گیرد و از بازگشت هوای گرم خروجی به داخل برج جلوگیری شود. در مناطق گرم و مرطوب نیز انتخاب ارتفاع مناسب و فاصله از موانع، برای حفظ کارایی سیستم ضروری است.

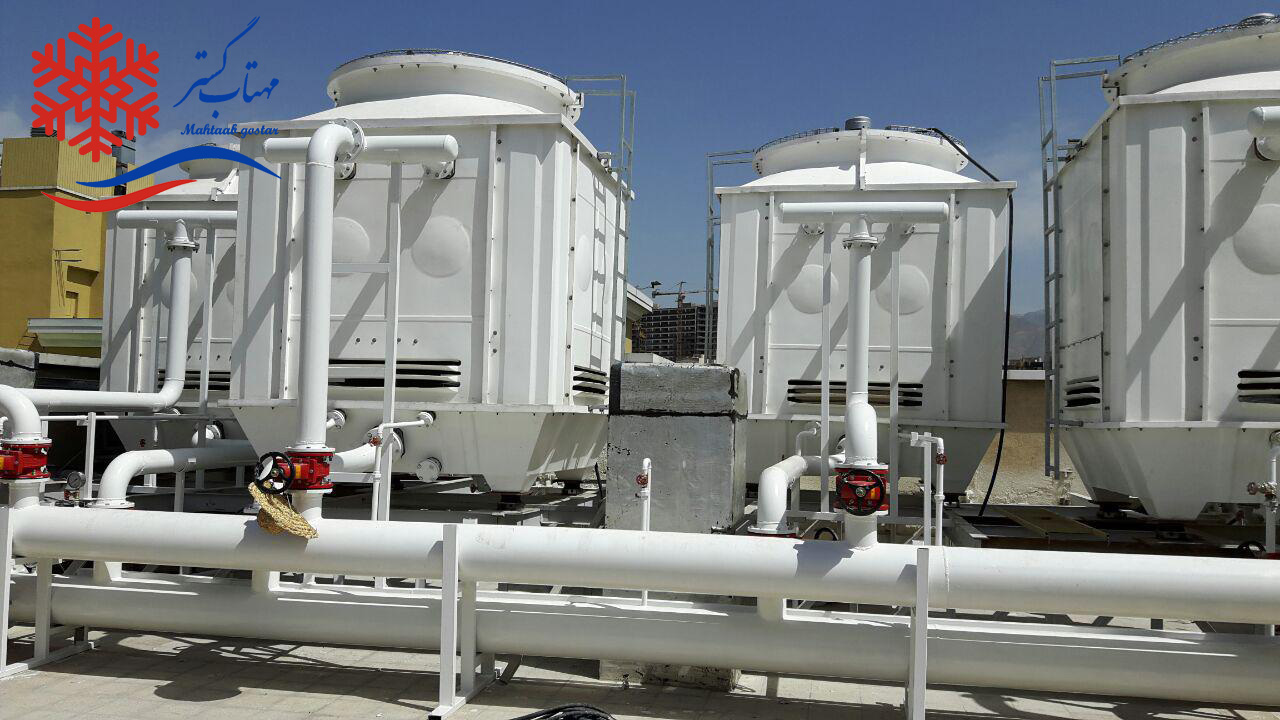

موارد ممنوعه در انتخاب محل استقرار
برج خنککننده نباید در فضاهای بسته یا نقاطی با گردش هوای محدود نصب شود، زیرا مانع ورود هوای تازه و خروج هوای مرطوب میشود. استقرار در مجاورت منابع حرارتی، دودکشها، آلایندههای صنعتی و جریانهای هوای آلوده نیز ممنوع است و راندمان دستگاه را بهشدت کاهش میدهد. نصب در کنار دیوارهای بلند، گوشههای باریک یا زیر سقف نیز باعث بازگشت هوای گرم خروجی و ایجاد فشار مضاعف بر فن و موتور برج میشود.
مراحل نصب برج خنک کننده (گامبهگام)
۱. انتخاب محل مناسب: تعیین موقعیت باز، دارای تهویه طبیعی و امکان تخلیه مستقیم هوای مرطوب.
۲. آمادهسازی فونداسیون: ایجاد سطحی مستحکم، تراز و مقاوم برای تحمل وزن دستگاه.
۳. جابجایی و نصب بدنه برج: قرار دادن صحیح پوسته اصلی روی فونداسیون و تثبیت اتصالات.
۴. نصب قطعات داخلی: مونتاژ پکینگ، نازلها، تشتک، قطرهگیر و مسیرهای آب.
۵. نصب فن و موتور: اتصال موتور، بالانس فن، و تنظیم فاصله ایمن پروانه.
۶. اتصال سیستمهای برقی: اجرای تابلو برق، کنتاکتور، بیمتال، کنترلفاز و در صورت نیاز سافتاستارتر یا VFD.
۷. لولهکشی و اتصالات هیدرولیکی: نصب ورودی، خروجی، بایپس و خطوط تخلیه.
۸. آبگیری اولیه: بررسی نشتی، تنظیم دبی آب و کنترل یکنواختی پاشش نازلها.
۹. راهاندازی آزمایشی: تست عملکرد موتور، فن، لرزش، صدا و دمای خروجی آب.
۱۰. تحویل نهایی و تنظیمات پایانی: رفع ایرادات احتمالی و تحویل سیستم با کارکرد پایدار.
الزامات فنی نصب برج خنک کننده
در نصب برج خنک کننده، رعایت الزامات فنی اهمیت بالایی دارد تا عملکرد بهینه و طول عمر تجهیزات تضمین شود. از جمله این الزامات میتوان به انتخاب محل مناسب با دسترسی آسان به آب و برق، تراز بودن سطح نصب، نصب صحیح فن و پمپ، رعایت فاصلههای استاندارد بین برج و ساختمانهای اطراف، و اتصال ایمن سیستم لولهکشی اشاره کرد. توجه به این نکات فنی باعث کاهش مصرف انرژی، جلوگیری از خوردگی و افزایش بهرهوری برج خنک کننده میشود.
خطاهای رایج در نصب برج خنک کننده
خطاهای رایج در نصب برج خنک کننده میتوانند عملکرد دستگاه را کاهش داده و طول عمر آن را کوتاه کنند. از جمله این خطاها میتوان به موارد زیر اشاره کرد:
- انتخاب محل نامناسب: نصب در فضای بسته یا بدون تهویه کافی باعث کاهش تبادل حرارت میشود.
- تراز نبودن سطح نصب: سطح ناهموار موجب لرزش و آسیب به فن و پمپها میشود.
- اتصالات لولهکشی غیر استاندارد: نشت و کاهش جریان آب را به همراه دارد.
- عدم رعایت فاصلههای استاندارد: نزدیکی به ساختمانها یا تجهیزات دیگر باعث اختلال جریان هوا میشود.
- نصب نادرست فن یا موتور: کاهش راندمان و افزایش مصرف انرژی را به دنبال دارد.

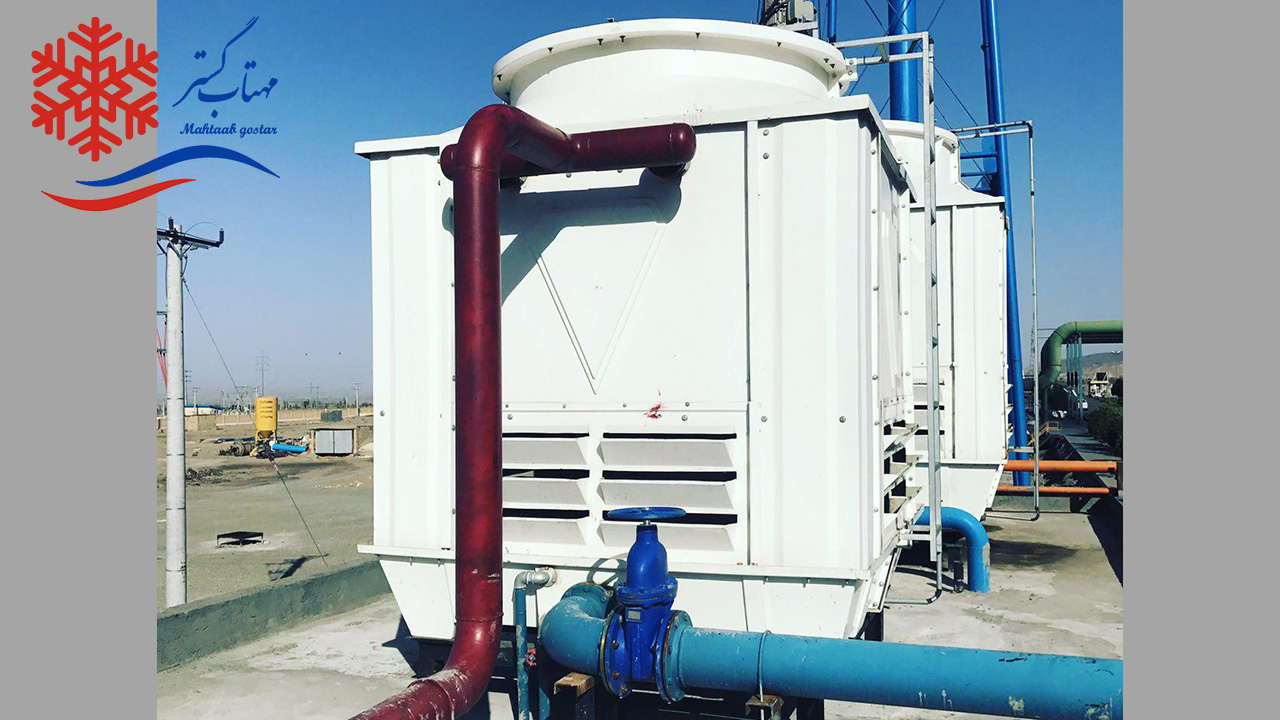

تست نهایی و راهاندازی اولیه
تست نهایی و راهاندازی اولیه برج خنککننده مرحلهای حیاتی برای تضمین عملکرد صحیح و ایمن سیستم است. در این مرحله، ابتدا صحت نصب تجهیزات، تراز بودن برج، اتصالات لولهها و برقرسانی بررسی میشود. سپس سیستم آب و فنها راهاندازی شده و جریان آب، فشار، دما و لرزشها کنترل میشوند. رفع نواقص احتمالی و تنظیم دقیق پارامترها قبل از شروع بهرهبرداری، از بروز خرابیهای زودهنگام جلوگیری کرده و عمر مفید برج خنککننده را افزایش میدهد.
نگهداری پس از نصب برج خنک کننده
پس از نصب برج خنککننده، نگهداری منظم نقش کلیدی در حفظ کارایی و افزایش طول عمر تجهیزات دارد. بررسی دورهای سطح آب، تمیزی پکینگها، وضعیت فن و موتور، و سلامت اتصالات لولهکشی ضروری است. علاوه بر این، کنترل خوردگی و رسوب در مخزن و سیستم توزیع آب باعث جلوگیری از کاهش راندمان میشود. با اجرای برنامه نگهداری منظم و تعمیرات پیشگیرانه، عملکرد بهینه برج خنککننده حفظ شده و هزینههای عملیاتی کاهش مییابد.
هزینههای نصب برج خنک کننده
هزینههای نصب برج خنککننده به عوامل متعددی بستگی دارد که تعیین دقیق آنها برای برآورد بودجه ضروری است. از جمله این عوامل میتوان به ظرفیت برج، جنس و کیفیت متریال، پیچیدگی سیستم لولهکشی و برقرسانی، آمادهسازی محل نصب و دسترسی به تأسیسات اشاره کرد. همچنین، هزینه نیروی متخصص برای نصب صحیح و تست اولیه، تجهیزات جانبی مانند پمپها و اتصالات، و هزینههای ایمنی و تأسیسات پشتیبانی نیز در برآورد نهایی تأثیرگذارند. برنامهریزی دقیق هزینهها باعث کاهش ریسک و تضمین عملکرد بهینه برج خنککننده میشود.
جمعبندی و توصیههای اجرایی برای نصب بهتر
نصب صحیح برج خنک کننده، نقش کلیدی در عملکرد بهینه سیستم تهویه و کاهش هزینههای انرژی دارد. برای دستیابی به حداکثر راندمان، توصیه میشود محل نصب کاملاً تراز و عایقبندی مناسب باشد، اتصالات آب و برق استاندارد رعایت شوند و فضای کافی برای سرویس و نگهداری فراهم شود. همچنین بررسی و پایش اولیه عملکرد فن و پمپ، از بروز مشکلات احتمالی جلوگیری میکند. رعایت دستورالعملهای تولیدکننده و استفاده از نصاب حرفهای، عمر مفید کولینگ تاور را افزایش داده و کارایی سیستم را تضمین میکند.
