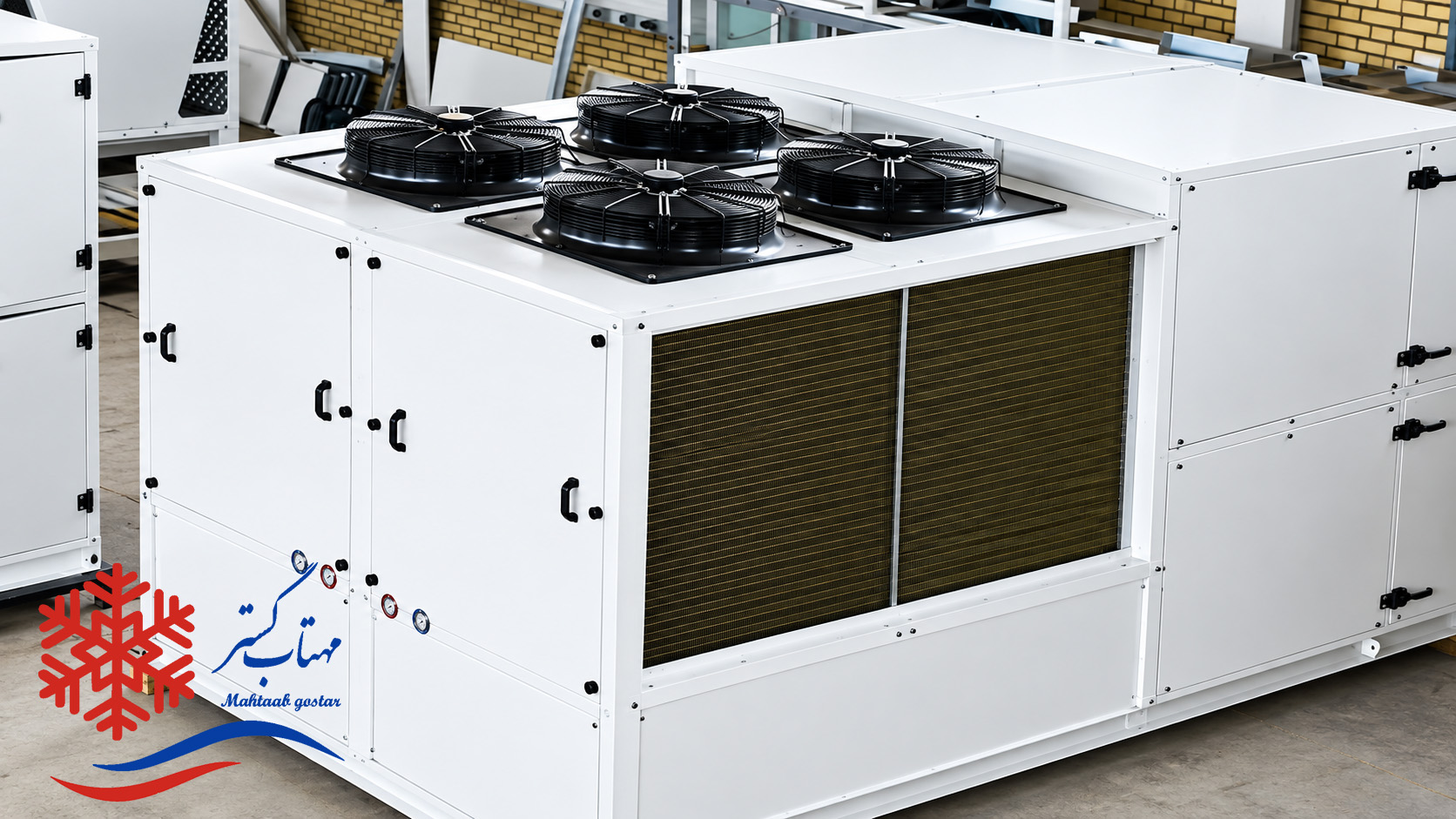

پکیج یونیت یکپارچه یکی از کامل‌ترین سیستم‌های تهویه مطبوع صنعتی و تجاری محسوب می‌شود که تمام اجزای اصلی مانند کمپرسور، کندانسور و هواساز را در یک بدنه یکپارچه جای داده است. در نسخه‌های آبی این دستگاه، بهرهگیری از برج خنک کننده برای دفع حرارت امری ضروری است و نقش مهمی در بالا بردن راندمان انرژی و کاهش هزینه‌های مصرفی ایفا می‌کند. همین ویژگی باعث شده پکیج یونیت آبی به گزینه‌ای مطلوب برای پروژه‌هایی تبدیل شود که به سیستم تهویه مطبوعی پایدار، کم‌صدا و قابل‌اعتماد در فضای باز نیاز دارند.
پکیج یونیت یکپارچه، ترکیبی هوشمندانه از چیلر و هواساز ارائه می‌دهد که سازندگان آن را به‌صورت فشرده در قالب یک دستگاه واحد می‌سازند و مستقیماً به شبکه کانال‌کشی هوا متصل می‌کنند. در این ساختار، دیگر نیازی به لوله‌کشی آب، نصب پمپ و عایق‌کاری اضافه وجود ندارد؛ زیرا این دستگاه اواپراتور چیلر را مستقیماً با هواساز ادغام می‌کند. این سیستم با قابلیت فیلتراسیون، سرمایش، گرمایش و کنترل دقیق رطوبت، هوای مطبوع را در سراسر فضا توزیع می‌کند و به همین دلیل به انتخابی حرفه‌ای برای فروشگاه‌ها، سوله‌ها، سالن‌های ورزشی، اماکن صنعتی و ساختمان‌های تجاری تبدیل می‌شود.
نحوه عملکرد سیستم پکیج یونیت یکپارچه
بخش سرمایش پکیج یونیت یکپارچه دقیقاً مشابه عملکرد ترکیبی چیلر و هواساز کار می‌کند. مبردی که در مدار اواپراتور دستگاه در جریان است، طی فرآیند تبخیر، گرمای موجود در هوا را جذب کرده و آن را به‌طور مؤثر خنک می‌سازد. سپس این هوای خنک‌شده به کمک فن و از مسیر کانال‌کشی به فضاهای داخلی هدایت می‌شود. مزیت مهم این سیستم آن است که بدون نیاز به لوله‌کشی آب، پمپاژ و تجهیزات جانبی، سرمایشی کارآمد و بدون پیچیدگی برای فضاهای صنعتی، تجاری و اداری فراهم می‌کند.
در حالت گرمایش، پکیج یونیت یکپارچه از یک کویل آبگرم بهره می‌برد که آب داغ موردنیاز خود را از موتورخانه مرکزی یا پکیج گازسوز دریافت می‌کند و مسئولیت گرم کردن جریان هوا را برعهده دارد. هوایی که از روی این کویل عبور می‌کند، توسط فن دستگاه دمیده شده و پس از گرم شدن، از طریق شبکه کانال‌کشی در سطح ساختمان توزیع می‌گردد. طراحی یکپارچه این دستگاه، نصب را ساده‌تر، هزینه‌های اجرایی را کمتر و بازدهی تهویه مطبوع را در فصول سرد سال به‌طور چشمگیری افزایش می‌دهد.
ویژگی‌های پکیج یونیت یکپارچه
پکیج یونیت یکپارچه در محدوده ظرفیت‌های واقعی ۴ تا ۷۰ تن تبرید تولید می‌شود و به‌گونه‌ای فشرده و یک‌تکه طراحی شده که نصب آن بسیار ساده و سریع انجام می‌گیرد. این دستگاه مجهز به کمپرسورهای اسکرال از برندهای معتبر بین‌المللی است و از مبرد دوستدار محیط‌زیست R410a بهره می‌گیرد. طراحی مقاوم آن برای مناطق گرمسیری با دمای محیطی تا ۵۴ درجه سانتی‌گراد مناسب بوده و گزینه‌ای ایده‌آل برای نصب در فضای باز یا روی پشت‌بام ساختمان‌ها به شمار می‌رود.
این دستگاه از فن آکسیال کندانسور با مکش رو به بالا، کویل آبگرم قابل نصب و فن اواپراتور با فشار استاتیکی بالا برخوردار است که امکان اتصال به کانال‌های هوایی طولانی را فراهم می‌سازد. کنترلر کابلی (Wired Control) دستگاه نیز تا فاصله ۵۰۰ متر قابل سیم‌کشی است. علاوه بر این، کندانسورها دارای روکش ضدخوردگی هستند و کلیه اجزای الکتریکی و مکانیکی از قطعات باکیفیت و معتبر جهانی انتخاب شده‌اند تا عملکرد پایدار و طولانی‌مدت دستگاه تضمین شود.
انواع پکیج یکپارچه
پکیج یونیت‌های یکپارچه را می‌توان بر اساس نوع کندانسور (آبی یا هوایی)، محل نصب (زمینی یا سقفی) و ساختار کلی (یکپارچه یا مجزا) دسته‌بندی کرد. این دستگاه‌ها با ظرفیت سرمایشی ۴ تا ۷۰ تن تبرید تولید می‌شوند و به کویل انبساط مستقیم (DX) و انواع کویل‌های گرمایشی مجهزند. امکان نصب فیلترهای متنوع برای تصفیه هوا نیز در آن‌ها فراهم است. طراحی انعطاف‌پذیر این سیستم‌ها، کاربرد آن‌ها را در پروژه‌های صنعتی، تجاری و عمومی گوناگون تسهیل کرده است.
پکیج یونیت یکپارچه با کندانسور آبی
پکیج یونیت یکپارچه با کندانسور آبی معمولاً در سیستم‌هایی مورد استفاده قرار می‌گیرد که امکان تأمین آب خنک‌کننده در آن‌ها فراهم است. در این نوع دستگاه، خنک‌سازی مبرد از طریق کندانسور پوسته و لوله صورت می‌گیرد؛ به این ترتیب که مبرد درون لوله‌ها جریان دارد و آب خنک‌کننده در پوسته پیرامون آن در گردش است. برای حفظ راندمان بالای سیستم تهویه مطبوع و انجام مؤثر فرآیند انتقال حرارت، تأمین پیوسته و پایدار آب سرد در این سیستم امری ضروری و اجتناب‌ناپذیر محسوب می‌شود.
پکیج یکپارچه عمودی آبی
پکیج یونیت آبی عمودی ساخت شرکت مهتاب گستر با ظرفیت سرمایشی و گرمایشی از ۶۰٬۰۰۰ تا ۷٬۲۰۰٬۰۰۰ بی‌تی‌یو بر ساعت تولید می‌شود و گزینه‌ای ایده‌آل برای تهویه مطبوع فروشگاه‌ها، ادارات، رستوران‌ها، مدارس، اتاق‌های سرور، فرودگاه‌ها و مراکز صنعتی به شمار می‌رود. طراحی عمودی این دستگاه، آن را برای نصب در فضاهایی با محدودیت ابعاد کاملاً مناسب کرده و عملکرد پایدار آن، امکان بهره‌برداری مطمئن در تمامی فصول سال را فراهم می‌سازد. مهم‌ترین ویژگی‌های این دستگاه عبارت‌اند از:
- امکان Blygold کردن کلیه کویل‌ها جهت محافظت مؤثر در برابر خوردگی
- بهره‌مندی از کویل DX با لوله مسی و فین آلومینیومی از نوع Plate
- قابلیت نصب سفارشی کویل‌های گرمایی شامل آب گرم، بخار یا الکتریکی
- تولید در دو مدل یکپارچه یا مجزا (با کندانسینگ جداگانه)
- بدنه مقاوم با فریم آلومینیومی و گوشه‌هایی مطابق استانداردهای صنعتی
- امکان انتخاب کمپرسور بسته (Hermetic)، نیمه‌بسته (Semi-Hermetic) یا اسکرو
- استفاده پیش‌فرض از گاز R22، با قابلیت جایگزینی با گازهای R134a و R407c طبق نیاز مشتری
پکیج یونیت با کندانسور هوایی
در این نوع پکیج یونیت، خنک‌سازی خازن سیستم تهویه مطبوع از طریق جریان آزاد هوای محیط انجام می‌شود. اجزای اصلی شامل کمپرسور، کندانسور و فن به‌صورت یک واحد مستقل در فضای باز نصب می‌گردند و می‌توانند روی تراس، پشت‌بام یا هر مکان باز با تهویه مناسب قرار گیرند. این ساختار ساده و کارآمد، نیاز به چیلر را از بین می‌برد و به‌راحتی با سیستم گرمایشی موتورخانه یا پکیج گازسوز ترکیب می‌شود. مهم‌ترین مزایای پکیج یونیت یکپارچه با کندانسور هوایی به شرح زیر است:
- قابلیت طراحی به‌صورت یکپارچه یا مجزا (هواساز و کندانسینگ جداگانه)
- سرمایش مستقل بدون نیاز به چیلر و گرمایش با استفاده از کویل آبگرم یا سایر گزینه‌های موجود
- بهره‌مندی از قطعات برقی و کنترل‌کننده‌های معتبر مجهز به سیستم آنتی‌فریز
- استفاده از کویل DX با لوله‌های مسی و فین‌های آلومینیومی استاندارد
- بدنه‌ای مقاوم ساخته‌شده از ورق گالوانیزه ضخیم و شاسی ناودانی استاندارد
- امکان نصب انواع کویل‌های گرمایشی آبگرم، بخار و الکتریکی
- فین‌های مسی با روکش اپوکسی، مناسب برای مناطق گرمسیری و حاره‌ای
- امکان انتخاب کمپرسورهای اسکرال، اسکرو یا رفت‌وبرگشتی از برندهای معتبر جهانی
- فن سانتریفیوژ گالوانیزه با بالانس دینامیکی و استاتیکی برای هوادهی بهینه و یکنواخت
پکیج یونیت عمودی هوایی
پکیج یونیت‌های عمودی هوایی مجزای شرکت مهتاب گستر با رعایت بالاترین استانداردهای کیفیت، طراحی و ساخته می‌شوند. این دستگاه‌ها مجهز به کویل DX با لوله‌های مسی و فین آلومینیومی از نوع Plate هستند و امکان نصب کویل‌های گرمایشی الکتریکی، آبگرم یا بخار به‌عنوان گزینه‌ای اضافی برای آن‌ها فراهم است. بدنه استاندارد این پکیج‌ها از چهارچوب و گوشه‌های آلومینیومی مقاوم ساخته شده که دوام و پایداری بالایی را در طول زمان تضمین می‌کند.
کمپرسورهای به‌کاررفته در این دستگاه‌ها شامل انواع بسته (Hermetic)، نیمه‌بسته (Semi-Hermetic) و اسکرو هستند که بسته به ظرفیت و نیاز پروژه انتخاب می‌شوند. این پکیج‌ها به‌طور پیش‌فرض با گاز مبرد R22 عرضه می‌شوند؛ با این حال، امکان استفاده از گازهای جایگزین مانند R134a و R407c نیز بر اساس درخواست و شرایط خاص مشتری در دسترس قرار دارد. این تنوع در انتخاب کمپرسور و مبرد، انعطاف‌پذیری بالایی به این دستگاه‌ها در پروژه‌های مختلف می‌بخشد.
پکیج یونیت افقی هوایی
پکیج یونیت افقی هوایی با ظرفیت سرمایشی و گرمایشی ۶۰,۰۰۰ تا ۷,۲۰۰,۰۰۰ بی‌تی‌یو بر ساعت، گزینه‌ای مناسب برای تهویه مطبوع فروشگاه‌ها، رستوران‌ها، ادارات، مدارس، اتاق‌های کنترل، فرودگاه‌ها و مراکز صنعتی به شمار می‌رود. این دستگاه بر اساس نیاز مشتری و به‌صورت کاملاً سفارشی طراحی و ساخته می‌شود و از بدنه‌ای استاندارد با چهارچوب و گوشه‌های آلومینیومی مقاوم برخوردار است. کویل DX به‌کاررفته در آن نیز از لوله‌های مسی با کیفیت و فین‌های آلومینیومی از نوع Plate تشکیل شده که عملکرد پایدار دستگاه را در بلندمدت تضمین می‌کند. ویژگی‌های پکیج یونیت افقی هوایی عبارت‌اند از:
- امکان انتخاب کندانسور آبی یا هوایی بر اساس شرایط پروژه
- قابلیت ساخت در انواع افقی، عمودی و کم‌حجم
- بهره‌مندی از کویل DX با لوله‌های مسی و فین آلومینیومی Plate
- امکان نصب کویل‌های گرمایشی الکتریکی، آبگرم یا بخار به‌عنوان گزینه
- تولید به‌صورت مجزا (با کندانسینگ جداگانه) یا یکپارچه
- بدنه مقاوم با چهارچوب و گوشه‌های آلومینیومی استاندارد
- امکان انتخاب کمپرسورهای بسته (Hermetic)، نیمه‌بسته (Semi-Hermetic) یا اسکرو
نحوه گرمایش در پکیج یونیت هوایی یکپارچه
نحوه گرمایش در پکیج یونیت هوایی یکپارچه به این صورت است که در این حالت، دستگاه مشابه ترکیب هواساز و چیلر عمل می‌کند. آب گرمی که از بویلر یا پکیج گازسوز پمپاژ می‌شود، وارد کویل آبگرم دستگاه شده و در آن جریان می‌یابد. در همین حین، فن دستگاه هوا را از اطراف این کویل عبور می‌دهد تا فرآیند گرمایش هوا به‌طور مؤثر انجام گیرد. هوای گرم‌شده سپس از طریق شبکه کانال‌کشی به فضاهای مختلف ساختمان منتقل می‌شود.
مصرف برق در حالت گرمایش این دستگاه، تنها محدود به عملکرد فن است و هیچ بخش دیگری از سیستم انرژی الکتریکی قابل‌توجهی مصرف نمی‌کند. به همین دلیل، از نظر مصرف انرژی در این حالت، تفاوت چشمگیری میان عملکرد پکیج یونیت و هواساز معمولی وجود ندارد؛ چرا که فرآیندهای پیچیده‌ای مانند تراکم مبرد در این مرحله حذف شده‌اند و صرفاً گردش هوا صورت می‌گیرد.
نحوه سرمایش در پکیج یونیت هوایی یکپارچه
نحوه سرمایش در پکیج یونیت هوایی یکپارچه با سیستم‌های سنتی تفاوت اساسی دارد. در روش سنتی، ابتدا چیلر باید محلول گلیکول و آب را خنک کند و سپس این آب سرد به کویل هواساز منتقل شود؛ فرآیندی که به دلیل چند مرحله‌ای بودن، بخشی از انرژی را در طول مسیر از دست می‌دهد. این اتلاف انرژی، به‌ویژه در پروژه‌های بزرگ، می‌تواند هزینه‌های عملیاتی سیستم تهویه مطبوع را به‌طور محسوسی افزایش دهد.
در مقابل، در پکیج یونیت هوایی یکپارچه، اواپراتور DX به‌طور مستقیم در مقابل فن دستگاه قرار گرفته و مبرد بدون واسطه، هوای عبوری را خنک می‌کند. این طراحی هوشمندانه، نیاز به خنک‌سازی محلول گلیکول را کاملاً حذف کرده و مصرف برق را به میزان قابل‌توجهی کاهش می‌دهد. نتیجه این فرآیند، بهینه‌سازی عملکرد کلی سیستم و افزایش راندمان انرژی در مقایسه با روش‌های سنتی است.
منظور از پکیج یونیت یکپارچه چیست؟
پکیج یونیت یکپارچه نوعی تجهیز مطمئن و مقرون‌به‌صرفه است که بدون استفاده از هیچ لوله‌کشی و همچنین بدون وجود مدار آب، جهت عملیات سرمایش، نصب و راه‌اندازی می‌شود و باعث تهویه ساختمان می‌شود. در نتیجه، از نظر حرارتی هم صرفه‌جویی بسیار عالی دارد و موجب کاهش هزینه‌های مصرفی برق می‌شود. این نمونه از دستگاه‌ها، در ظرفیت‌های مختلفی طراحی و تولید می‌شوند و با توجه به مکان مورد نظر، مورد استفاده و بهره‌برداری قرار می‌گیرد. پکیج یونیت یکپارچه، با بهرهگیری از برترین تکنولوژی‌ها و دانش فنی متخصصین، ساخته شده است و با بهترین عملکرد، کارایی و راندمان به‌کار گرفته می‌شوند.
قطعات دستگاه پکیج یونیت یکپارچه
قسمت هواساز پکیج یونیت هوایی شامل انواع فیلترها برای بهبود کیفیت هوا و در صورت نیاز تجهیزات رطوبت‌زنی جهت تنظیم دقیق رطوبت است. در فضاهای حساس مانند بیمارستان‌ها و کارخانه‌های صنعتی، فیلترهای HEPA و مشابه آن تا ۹۹.۹۹٪ آلودگی‌های هوا را تصفیه می‌کنند. همچنین فیلترهایی برای محافظت از کویل، فن و موتور در برابر گرد و غبار نصب می‌شوند تا عملکرد دستگاه بهینه بماند.
استفاده صحیح و متناسب از فیلترها اهمیت بالایی دارد؛ زیرا به‌کارگیری فیلترهای نامناسب باعث افزایش افت فشار و کاهش جریان هوا شده و در نتیجه مصرف انرژی و برق دستگاه بالا می‌رود. افشانک‌های آب نیز برای افزایش رطوبت هوا در مناطق خشک و ساختمان‌هایی با نیاز به تنظیم رطوبت دقیق به کار می‌روند. قسمت چیلر این پکیج‌ها از نوع هواخنک است و نیاز به مصرف آب ندارد، بنابراین مشکلات مرتبط با مصرف آب در این سیستم‌ها وجود ندارد.
تفاوت دستگاه پکیج یونیت یکپارچه با سیستم چیلر و هواساز
در سیستم‌های سنتی چیلر و هواساز، چیلر آب را خنک کرده و آن را به کویل‌های آب سرد هواساز پمپاژ می‌کند. اما در دستگاه پکیج یونیت یکپارچه، به جای آب، مبرد مستقیماً در مدار چیلر جریان یافته و به کویل‌های هواساز منتقل می‌شود تا هوای عبوری را خنک کند. حذف آب از مدار باعث کاهش اتلاف انرژی و افزایش راندمان کل سیستم می‌شود. این دستگاه که به «روف تاپ پکیج» نیز شناخته می‌شود، راهکاری بهینه و جمع‌وجور برای تهویه مطبوع فضاهای مختلف است.
کاربرد پکیج یکپارچه
پکیج یونیت یکپارچه عملکردی مشابه چیلر یا کندانسینگ یونیت دارد اما با ساختاری متفاوت و محدودیت‌های خاص در بکارگیری. این دستگاه‌ها معمولاً برای فضاهای بزرگ و یکپارچه مناسب هستند و برای محیط‌هایی با متراژ بالا کاربرد بیشتری دارند. به همین دلیل استفاده از آن در تالارهای پذیرایی، سالن‌های سمینار و فضاهای مشاع رایج است، اما در ساختمان‌های مسکونی یا اداری با فضاهای جداگانه معمولاً به‌کار نمی‌رود.
از جمله مکان‌های مناسب برای نصب پکیج یونیت یکپارچه می‌توان به نمایشگاه‌ها، دانشگاه‌ها، کارخانه‌ها و کارگاه‌های صنعتی، سالن‌های ورزشی و سمینار، تالارهای پذیرایی و رستوران‌ها، فضای مشاع پاساژها و فروشگاه‌های زنجیره‌ای اشاره کرد. همچنین این دستگاه در هتل‌ها و مراکز تفریحی که نیاز به تهویه مطبوع قدرتمند و متمرکز دارند، کاربرد فراوانی دارد. نصب پکیج یونیت یکپارچه در این اماکن باعث افزایش بهره‌وری و بهبود کیفیت هوای داخل می‌شود
نکات مهم در انتخاب و خرید
در انتخاب و خرید پکیج یونیت یکپارچه، بررسی دقیق سیستم هوادهی اهمیت بالایی دارد. فن این دستگاه باید توانایی ایجاد اختلاف فشار مناسب برای به‌گردش درآوردن هوای تازه و انتقال مؤثر آن از طریق کانال‌های توزیع را داشته باشد. سازندگان در برخی مدل‌ها، اجزایی مانند رطوبت‌زن، رطوبت‌گیر، فن برگشت و سیستم بازیافت حرارت را نیز به کار می‌گیرند که وجود این آپشن‌ها، به‌ویژه در دستگاه‌های با ظرفیت بالا، عملکردی بهتر و کنترلی دقیق‌تر در تأمین هوای مطبوع فراهم می‌کند.
یکی دیگر از نکات کلیدی، بررسی نوع طراحی و ظرفیت پکیج یونیت است. این دستگاه‌ها معمولاً به‌صورت یکپارچه طراحی می‌شوند و به همین دلیل، از ابعاد بزرگ‌تری برخوردارند. ظرفیت برودتی و حجم هوادهی آن‌ها نسبت به سایر سیستم‌های تهویه بیشتر است. در فرآیند انتخاب، باید ظرفیت مورد نیاز پروژه، محل نصب، و راندمان انرژی به دقت بررسی شود. طراحی مناسب موجب می‌شود تا دستگاه بتواند پاسخگوی نیازهای سرمایشی و گرمایشی فضاهای بزرگ و یکپارچه باشد.
قیمت پکیج یکپارچه
در مقایسه با سیستم‌های مجزای هواساز و چیلر، پکیج یونیت یکپارچه قیمتی به‌مراتب اقتصادی‌تر و مقرون‌به‌صرفه‌تر دارد. طراحی فشرده و یکپارچه این دستگاه‌ها، هزینه نصب و راه‌اندازی را کاهش می‌دهد و همزمان مصرف انرژی را نیز پایین می‌آورد. گروه صنعتی مهتاب گستر، به‌عنوان یکی از قدیمی‌ترین تولیدکنندگان پکیج یونیت هوایی در کشور، با تکیه بر تجربه، دانش فنی و تولید مستقیم، دستگاه‌هایی با کیفیت بالا و قیمت رقابتی به بازار عرضه می‌کند.
کارخانه مهتاب گستر تمام قطعات بدنه، کویل‌ها، شاسی، فن و مدار تبرید را زیر نظر تیم مهندسی خود طراحی و تولید می‌کند و تنها قطعات کلیدی مانند کمپرسورهای کوپلند، بیتزر یا دانفوس و تجهیزات کنترلی را از برندهای معتبر جهانی وارد می‌کند. این سیاست، قیمت تمام‌شده محصولات را به‌طرز چشمگیری کاهش می‌دهد. علاوه بر این، تیم مهندسی هر دستگاه را به‌صورت سفارشی و متناسب با نیاز پروژه طراحی و می‌سازد که این رویکرد، عملکرد دستگاه را بهینه کرده و راندمان آن را افزایش می‌دهد.
سوالات متداول (FAQ)
پکیج یونیت یکپارچه دستگاهی است که چیلر و هواساز را در یک بدنه واحد ترکیب کرده و مستقیماً به شبکه کانال‌کشی متصل می‌شود. این طراحی نیاز به لوله‌کشی آب، پمپ و عایق‌کاری جداگانه را حذف می‌کند و امکان سرمایش، گرمایش و فیلتراسیون هوا را در یک سیستم فراهم می‌سازد.
در سیستم‌های سنتی، چیلر و هواساز به‌صورت مجزا و با لوله‌کشی آب به هم متصل می‌شوند؛ اما در پکیج یونیت یکپارچه، اواپراتور مستقیماً با هواساز ادغام شده که باعث کاهش هزینه نصب، افت انرژی کمتر و اجرای ساده‌تر پروژه می‌شود.
این دستگاه‌ها معمولاً در محدوده ظرفیت واقعی ۴ تا ۷۰ تن تبرید تولید می‌شوند و متناسب با نیاز پروژه‌های کوچک تا بزرگ صنعتی و تجاری قابل انتخاب هستند.
فروشگاه‌ها، سوله‌ها، سالن‌های ورزشی، مدارس، اداره‌ها، فرودگاه‌ها و مراکز صنعتی از جمله مکان‌هایی هستند که پکیج یونیت یکپارچه برای تهویه مطبوع آن‌ها گزینه‌ای ایده‌آل محسوب می‌شود.
بله، این دستگاه با استفاده از کویل DX برای سرمایش و کویل آبگرم، بخار یا الکتریکی برای گرمایش، قابلیت ارائه هوای مطبوع در تمامی فصول سال را دارد.
هر دو نوع کندانسور آبی و هوایی در پکیج یونیت یکپارچه قابل استفاده هستند و انتخاب بین آن‌ها بر اساس شرایط محیطی، دسترسی به آب و نیاز پروژه انجام می‌شود.
