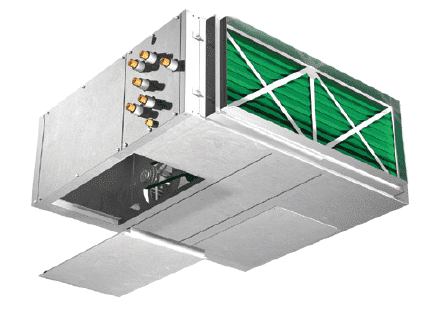

بلوور کویل نیز نوعی واحد کنترل می باشد که قادر به تامین هوای مطبوع برای یک یا چند محیط می باشد. با افزایش جمعیت و گسترش محیط های کاری نیاز به تأمین هوایی مطبوع و عاری از آلودگی امری ضروری محسوب می شود. برای تهیه هوای مطبوع یک محیط دستگاه های مختلفی طراحی و تولید می شوند. سیستم بلوور کویل متشکل از یک مبدل حرارتی، پروانه، فیلتر و لوله فین دار است. به طور کلی مبدل حرارتی از یک کویل آب گرم یا آب سرد تشکیل شده است، اما در برخی موارد امکان استفاده از کویل بخار و کویل های انبساط مستقیم نیز وجود دارد.
صرف نظر از نوع کویل مورد استفاده، کلیه سیالاتی که برای تأمین تهویه مطبوع استفاده می شوند از دیگر تجهیزات و تاسیساتی مانند دیگ بخار یا چیلر به سیستم لوله کشی انتقال می یابند. بر خلاف واحد های فن کویل که فن مستقیما به موتور متصل است، بلوئر کویل ها معمولا از یک سیستم فولی تسمه برای انتقال نیرو از موتور به فن استفاده می کنند. این عملکرد امکان تنظیم سرعت فن در میزان مشخص را تامین می نماید.
واحدهای بلوور کویل یک راه حل ساده اما کاربردی برای انواع سیستم های کانال کشی هستند که نیاز به انعطاف پذیری بین واحد فن کویل سنتی و واحد کنترل هوای مرکزی دارند. این سیستم ها بر خلاف واحدهای فن کویل از مقاومت استاتیکی خارجی برخوردار هستند و می توانند با تعداد بیشتری کویل و فیلترهایی با کارایی بالاتر مجهز شوند. این عملکرد امکان استفاده از واحد بلوور کویل به عنوان یک سیستم کنترلی هوا در سیستم مرکزی ساختمان با حجم ثابت هوا و حجم متغییر هوا را فراهم می کند.
طراحی کوچک این نوع سیستم اجازه می دهد تا به عنوان یک واحد فن کویل با حجم ثابت در نظر گرفته شود ودر صورت لزوم فقط یک محیط را تهویه کند. با توجه به دامنه بزرگ جریان و فشار استاتیکی این نوع سیستم ها با موتور های تک فاز و سه فاز از 3/1 اسب بخار تا 10 اسب بخار در ظرفیت های مختلف طراحی و تولید می شوند.
بلوور کویل ها با ساختاری عموی و افقی بسته به این که بر روی زمین قرار بگیرند یا در سقف جایگذاری شوند، قابل تولید هستند. این سیستم ها عموما در خارج از فضای محیط در اتاقی مانند اتاق سرویس یا زیرزمین نصب می شوند، اما در صورت وجود شرایط مناسب می توان در محیط اصلی نیز نصب نمود. سیستم لوله کشی و فن کویلی این واحد ها می تواند برای مطابقت با الزامات و اولویت های محیط پیکربندی شوند.
اجزای سیستم بلوئر کویل
- پنل دسترسی: دسترسی به اجزای مکانیکی و الکتریکی داخلی سیستم را فراهم می نماید.
- انتقال قدرت: موتور دمنده را توسط یک تسمه متصل به قرقره های انتهای هر شفت می چرخاند. هر دور موتور معمولا برابر با یک دور دمنده نخواهد بود.
- فن یا پروانه: هوای مورد نیاز را تامین می کند.
- پوشش: جعبه یا ورق فلزی که تمامی اجزا در آن جای می گیرند.
- کویل: مبدل حرارتی که در آن سیال به گردش در می آید تا هوای عبوری را گرم یا خنک کند.
- محفظه کنترل: جعبه ای فلزی که اتصالات الکتریکی، کنترل کننده سرعت و ترانسفورماتور در آن قرار دارد. پوشش این محفظه از برق گرفتگی تصادفی جلوگیری می کند و محتویات داخل آن در برابر شرایط محیطی محافظت می شوند.
- قفسه فیلتر: یک یا چند فیلتر بر روی آن قرار می گیرند.
ویژگی های واحد بلوور کویل
یک واحد بلوور کویل خوب باید دارای ویژگی های زیر باشد:
- واحد بلوور کویل به خوبی مونتاژ شده باشد.
- واحد بلوور کویل دارای افت فشار هوا و فشار آب در سراسر کویل بوده تا نیاز به فن و پمپ را کاهش دهد.
- یک سیستم دمنده کارآمد باشد.
- حجم زیادی از هوای مطبوع را برای یک یا چند محیط تامین کند.
- دسترسی به تمامی اجزا را برای سرویس و نگهداری به طور منظم فراهم کند.
- دارای پوشش کاملا عایق بندی شده باشد تا اتلافات حرارتی کاهش یابد.
- دارای یک قفسه فیلتر محکم برای از بین بردن بای پس باشد.
سیستم های بلوور کویل قادرند تا در هر جریان و فشار استاتیکی محدوده عملکردی خود ایفای نقش کنند. این توانایی به همراه تعداد زیادی ترکیب کویل، پلنوم های مخلوط کننده و چراغ های uv ، به این معناست که بلوور کویل همانند دیگر سیستم های کنترل کننده هوا می تواند امکان تغییر و پیچیدگی بیشتر در سفارش و تامین سیستم مورد نیاز داشته باشد.
برای انتخاب و تهیه یک واحد بلوور کویل مناسب دمنده، مهندس طراح به اطلاعات مختلفی از جمله دما و حجم هوای مورد نیاز، دمای سیال و میزان جریان سیال، مقاومت های استاتیکی خارجی و …برای تعیین ظرفیت دستگاه و طراحی سیستم نیاز دارد. تولید کنندگان برای تامین عملکرد فن دستگاه بلوور کویل از استاندارد AHRI 430-2009 استفاده می کنند.
هدف از ارائه استاندارد طبقه بندی ها و حداقل داده های مورد نیاز برای انواع بلوور کویل در واحد های انتقال هوا به سیستم مرکزی می باشد. علاوه بر آن، کویل های آبی که در واحد بلوور کویل مورد استفاده قرار می گیرند نیز باید دارای گواهینامه استاندارد باشند زیرا در این صورت مهندس طراح می تواند اطمینان داشته باشد که واحد های تولیدی در شرایط مشخص شده عملکرد مناسبی خواهند داشت.
تفاوت های بلوور کویل و فن کویل
بلوور کویل در واقع نوعی واحد فن کویلی مدرن می باشد که پیشرفت های بسیاری نسبت به نمونه های سنتی خود دارد. عملکرد بلوور کویل همانند یک واحد فن کویلی می باشد. جریان هوا توسط فن به داخل واحد کشیده شده و بر روی کویل آب گرم و سرد جریان می یابد. سپس انتقال حرارت صورت می گیرد و هوایی با درجه حرارت دلخوه و متناسب با محیط عاری از آلودگی را به محیط داخلی می دمد. حجم جریان هوایی که توسط بلوور کویل تامین می شود بسیار بیشتر از واحد های فن کویل می باشد.
همچنین می توان از کویل ها و فیلترهای بیشتری بهره برد و گستره ی دمایی را تا میزان قابل توجهی افزایش داد و فیلتراسیون هوا بهتر صورت پذیرد. واحدهای فن کویلی را می توان برای یک محیط و یا چند محیط کوچک مورداستفاده قرار داد، این در حالی است که بلوور کویل برای یک محیط و یا چند محیط بزرگ قابل استفاده می باشد. با توجه به استفاده از سیستم انتقال قدرت تسمه پولی این نوع سیستم می توان از موتورهایی با قدرت بالاتری استفاده نمود، اما در سیستم های فن کویل با توجه به انتقال قدرت مستقیم از موتورهای با قدرت پایین استفاده می شود.
به همین سبب بلوور کویل قابلیت تولید در ظرفیت های بالا برای کاربرد محیط های بزرگ و پر جمعیت را دارد اما واحد های فن کویل در ظرفیت های پایین و متوسط مورد استفاده قرار می گیرند و برای محیط های پر جمعیت مناسب نیستند. (در صورت استفاده برای محیط های بزرگتر و پر جمعیت باید از چند واحد فن کویل استفاده نمود.) واحدهای بلوور کویل را می توان دور از محیط اصلی قرار داد اما واحد های فن کویل باید در نزدیکی محیط قرار بگیرند. هر دو این سیستم ها قابل نصب بر روی زمین و سقف هستند.
کاربردهای بلوور کویل
بلوور کویل ها انتخاب بسیار مناسبی برای محیط هایی با نیاز به ظرفیت خنک کنندگی بالا یا فشار های استاتیکی خارجی هستند که با واحد های فن کویل درایو مستقیم این امکان وجود ندارد. همین عملکرد خوب، این سیستم ها را یک گزینه ایده آل برای مدارس، هتل ها، ساختمان های اداری و تجاری تبدیل می کند. همچنین بلوور کویل ها توانایی کار با حداکثر هوای خارجی را دارند و گزینه های مختلف مانند جعبه های اختلاط، چراغ های uv، روکش فلزی جامد برای کاربردهای آزمایشگاهی و بیمارستانی را تامین می کنند.
نکات مهم عملکرد دستگاه
واحد ها نباید بالاتر از حداکثر سرعت فن یا جریان هوای سیستم با توجه به دستور العمل کار کنند. کارکرد دستگاه در بیش از حداکثر سرعت فن می تواند به شدت عمر دستگاه را کاهش دهد و ممکن است منجر به خرابی فاجعه باری شود.
همچنین کارکرد با سرعتی بالاتر ازحد تعیین شده در حالت خنک کننده ممکن است به دلیل انتقال رطوبت به سیستم منجر به عملکرد نامطلوب گردد، علاوه بر آن به دلیل نیاز بیشتر به قدرت موتور، اغلب کار کردن یک واحد با حداکثر سرعت فن مقرون به صرفه خواهد بود. واحد هایی که دارای حرارت الکتریکی هستند نیز نباید با هوای خروجی بیش از 104 درجه فارنهایت کار کنند. واحد های بلوور کویل شرکت مهتاب گستر قابلیت های عملکردی بی بدیل درطیف وسیعی از جریان هوا و فشار استاتیکی مودنیاز ارائه می دهند.
قیمت بلوور کویل
پارامترهای متفاوتی بر روی قیمت این نوع سیستم ها تاثیر گذار هستند، که باعث ایجاد طیف وسیعی از قیمت برای این نوع تجهیزات می شوند از جمله:
- ظرفیت خنک کنندگی و حجم هوای مورد نیاز
- جنس پوشش و اجزای داخلی سیستم از جمله کویل ها و فن
- تعداد کویل ها
- برند تجهیزات مورد استفاده در سیستم
- نوع سیستم لوله کشی
- نوع سیستم کنترل کننده (دستی یا اتوماتیک)
- محل نصب دستگاه (بر روی زمین یا در سقف)
- نوع و تعداد فیلتر های مورد استفاده
- و …
موارد استفاده از بلوور کویل
بلوور کویل ها جایگزین مناسبی برای محیط هایی با چند واحد فن کویلی می باشند. ازجمله موارد که می توان از این نوع سیستم ها برای تامین هوای مطبوع آن ها استفاده کرد را :
- محیط های بزرگ که نیاز به استفاده از چند فن کویل دارند.
- سالن های بزرگ اجتماعات (سالن تئاتر، سالن سینما، سالن های ورزشی، سالن های مجالس و …)
- در مواردی که نیاز به تامین حجم بسیار زیادی از هوا وجود دارد.
- در مواردی که نیاز به استفاده از صد درصد هوای خروجی می باشد.
- محیط های بزرگ اداری و ساختمان های بزرگ تجاری
- در مواردی که نیاز به تامین هوای مطبوع برای چند محیط در کنار یکدیگر قرار گرفته اند.
- توجه به قابلیت افزایش میزان کویل و فیلتر مناسب برای محیط های آزمایشگاهی و بیمارستانی هستند.
- در کارگاه های بزرگ که در محیط بسته قرار دارند و مواد شیمیایی مضر بسیاری مورد استفاده قرار می گیرد.
شما برای تهیه و انتخاب مناسب سیستم مورد نظر خود می توانید با متخصصین و کارشناسان شرکت مهتاب گستر تماس بگیرید تا سیستمی مناسب با شرایط کاری خود و قیمتی مناسب تهیه نمایید.
